电流型控制的开关电源系统有三种控制方式：即峰值电流控制、平均电流控制和滞环电流控制。图1所示即为电流型控制的开关电源系统结构框图。它包含有两个负反馈控制环：内环是电流环，外环是电压环。

电压控制器的输出控制信号ue作为电流环的给定信号；电流环由电流检测（如直流电流互感器）、处理（I-U转换）和电流控制器等组成；被检测的电流可以是电感电流iL，也可以是主开关管的电流iv，通过电流检测电阻Ri，将检测到的电流（iL或iv）转换成电压iLRi或ivRi，然后再与电流给定信号ue进行比较，并将得到的误差信号经过电流控制器放大之后，通过PWM脉冲调制器进行调制，产生出占空比d去控制开关转换器的主开关管V的通/断。为了介绍简单，本文只介绍连续导电模式（CCM）。

图1：电流型控制的开关电源系统结构框图

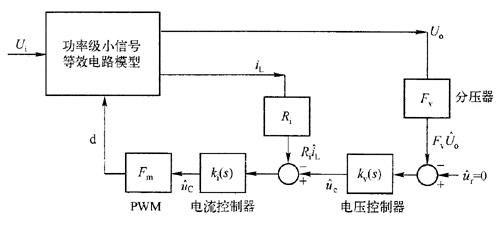

图2所示的电源系统框图即为电流型控制开关电源系统的方框图，也即开关电源系统的频域模型。图中kv（s）为电压控制器（补偿网络）的传递函数；ki（s）为电流控制器（补偿网络）的传递函数；Fv、Fm分别为电压检测元件和脉宽调制器的传递函数；Ri为电流采样电阻。

图2：电流型控制的开关电源系统方框图
