寄存器

偏移地址

操作

功能描述

复位值

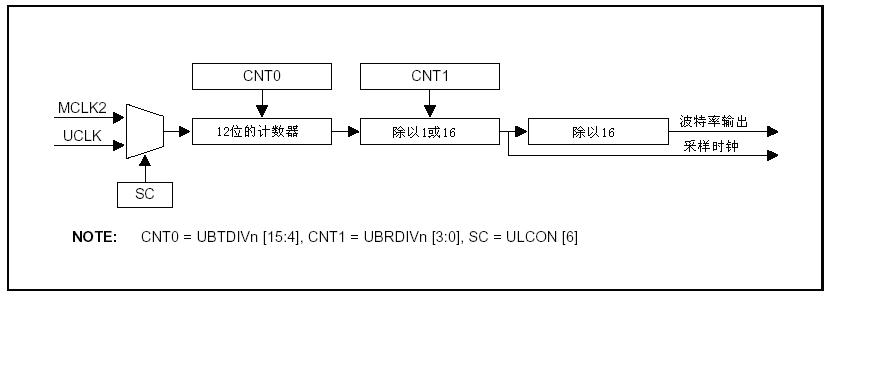

UBRDIV0

0xD014

读/写

UART0波特率除数因子寄存器

0x0000，0000

UBRDIV1

0xE014

读/写

UART1波特率除数因子寄存器

0x0000，0000

关于UART工作原理和使用方法的更详细内容，可参考S3C4510B用户手册。

以下的示例完成通过串行口UART0发送数据的功能，接收功能的编程与之类似。该示例的通讯协议为：19200波特、8位数据、1位停止、无校验。

打开CodeWarrior for ARM Developer Suite（或ARM Project Manager），新建一个项目，并新建一个文件，名为Init.s，具体内容与第一个例子相同。

保存Init.s，并添加到新建的项目。

再新建一个文件，名为main.c，具体内容如下：

/*******************************************************************

*InstituteofAutomation,ChineseAcademyof Sciences

* File Name：main.c

* Description：

* Author：JuGuang.Lee

* Date：

*************************************************************/

#define ULCON0(*(volatile unsigned *)0x03FFD000) //UART channel0 line control register

#define UCON0(*(volatile unsigned *)0x03FFD004) //UART channel0 control register

#define USTAT0(*(volatile unsigned *)0x03FFD008) //UART channel0 status register

#define UTXBUF0(*(volatile unsigned *)0x03FFD00c) //UART channel0 transimit holding register

#define URXBUF0(*(volatile unsigned *)0x03FFD010) //UART channel0 recieve buffer register

#define UBRDIV0(*(volatile unsigned *)0x03FFD014) //Baud rate divisor register0

#define ULCON1(*(volatile unsigned *)0x03FFE000) //UART channel1 line control register

#define UCON1(*(volatile unsigned *)0x03FFE004) //UART channel1 control register

#define USTAT1(*(volatile unsigned *)0x03FFE008) //UART channel1 status register

#define UTXBUF1(*(volatile unsigned *)0x03FFE00c) //UART channel1 transimit holding register

#define URXBUF1(*(volatile unsigned *)0x03FFE010) //UART channel1 recieve buffer register

#define UBRDIV1(*(volatile unsigned *)0x03FFE014) //Baud rate divisor register1

void InitUART(intPort,int Baudrate);

void PrintUART(intPort,char *s);

intMain()

{

InitUART(0,0x500);//19200bpsCPU工作频率50MHz0=COM1;1=COM2

for(;;){

PrintUART(0,"Communcation Testting! \r\n");

}

return(0);

}

void PrintUART(intPort,char *s)

{

if(Port==0)

for(;*s!='\0';s++)

{

for(;(!(USTAT0&0x40)););

UTXBUF0=*s;

}

if(Port==1)

for(;*s!='\0';s++)

{

for(;(!(USTAT1&0x40)););

UTXBUF1=*s;

}

}

void InitUART(intPort,int Baudrate)

{

if(Port==0)

{

ULCON0=0x03;

UCON0=0x09;

UBRDIV0=Baudrate;

}

if(Port==1)

{

ULCON1=0x03;

UCON1=0x09;

UBRDIV1=Baudrate;

}

}

保存main.c，并添加到新建的项目。此时可对该项目进行编译链接，生成可执行的映象文件，当可执行的映象文件运行时，会不停的向UART0发送字符串“Communcation Testting!”
