1.1 protel 99 se电路板设计步骤一般而言，设计电路板最基本的过程可以分为三大步骤。

电路原理图的设计 电路原理图的设计主要是protel 99 se的原理图设计系统（Advanced Schematic）来绘制一张电路原理图。在这一过程中，要充分利用protel 99 se所提供的各种原理图绘图工具、各种编辑功能，来实现我们的目的，即得到一张正确、精美的电路原理图。 产生网络表 网络表是电路原理图设计（SCH）与印制电路板设计（PCB）之间的一座桥梁，它是电路板自动的灵魂。网络表可以从电路原理图中获得，也可从印制电路板中提取出来。 印制电路板的设计 印制电路板的设计主要是针对protel 99 se的另外一个重要的部分PCB而言的，在这个过程中，我们借助protel 99 se提供的强大功能实现电路板的版面设计，完成高难度的等工作。

1.2 绘制简单电路图1.2.1 原理图设计过程原理图的设计可按下面过程来完成。

设计图纸大小 首先要构思好零件图，设计好图纸大小。图纸大小是根据电路图的规模和复杂程度而定的，设置合适的图纸大小是设计好原理图的第一步。 设置protel 99 se/Schematic设计环境 包括设置格点大小和类型，光标类型等等，大多数参数也可以使用系统默认值。 旋转零件 用户根据电路图的需要，将零件从零件库里取出放置到图纸上，并对放置零件的序号、零件封装进行定义和设定等工作。 原理图布线 利用protel 99 se/Schematic提供的各种工具，将图纸上的元件用具有电气意义的导线、符号连接起来，构成一个完整的原理图。 调整线路 将初步绘制好的电路图作进一步的调整和修改，使得原理图更加美观。 报表输出 通过protel 99 se/Schematic提供的各种报表工具生成各种报表，其中最重要的报表是网络表，通过网络表为后续的电路板设计作准备。 文件保存及打印输出 最后的步骤是文件保存及打印输出。

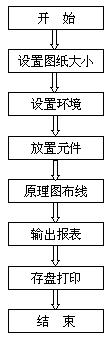

原理图的设计流程图如下图1-1所示。 图1－1原理图设计流程

1.2.2 新建一个设计库（1）启动Protel 99 se，出现以下启动界面，如图1－2所示。 图1－2启动界面

启动后出现的窗口如下图1-3所示。 图1－3启动后的窗口

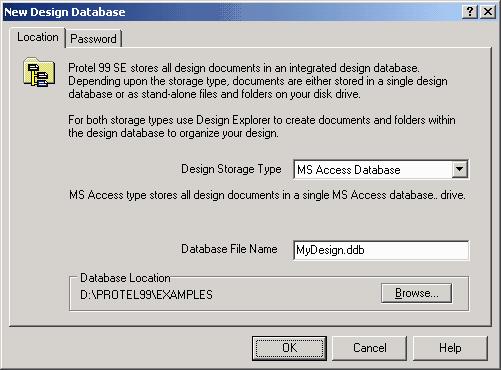

（2）选取菜单File/New来新建一个设计库，出现如下图1－4对话框。 Database File Name处可输入设计库存盘文件名，点击Browse...改变存盘目录。 图1－4新建设计库对话框

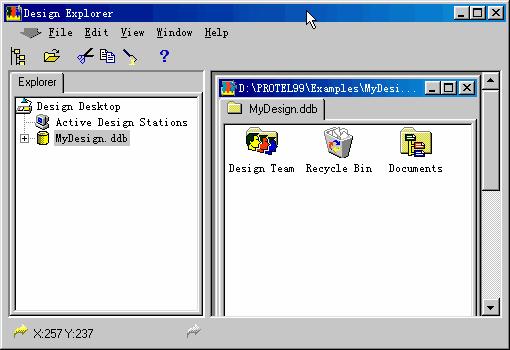

如果您想用口令保护您的设计文件，可点击Password选项卡，再选Yes并输入口令，点击OK按钮后，出现如图1－5主设计窗口。 图1－5主设计窗口

（3）选取File/New...打开New Document对话框，如图1－6，选取Schematic Document建立一个新的原理图文档。 图1－6新建文档对话框

1.2.3 添加元件库在放置元件之前，必须先将该元件所在的元件库载入内存才行。如果一次载入过多的元件库，将会占用较多的系统资源，同时也会降低应用程序的执行效率。所以，通常只载入必要而常用的元件库，其它特殊的元件库当需要时再载入。 添加元件库的步骤如下： （1）双击设计管理器中的Sheet1.Sch原理图文档图标，打开原理图编辑器。 （2）点击设计管理器中的Browse Sch选项卡，然后点击Add/Remove按钮，屏幕将出现如图1-7所示的“元件库添加、删除”对话框。 图1－7“元件库添加/删除”对话框

（3）在Design Explorer 99\Library\Sch文件夹下选取元件库文件，然后双击鼠标或点击Add按钮，此元件库就会出现在Selected Files框中，如上图1－7所示。 （4）然后点击OK按钮，完成该元件库的添加。

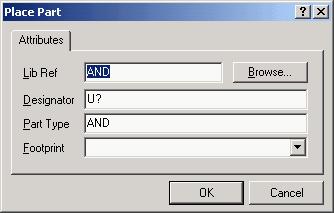

1.2.4 添加元件由于电路是由元件（含属性）及元件间的边线所组成的，所以现在要将所有可能使用到的元件都放到空白的绘图页上。 通常用下面两种方法来选取元件。 1. 通过输入元件编号来选取元件 做法是通过菜单命令Place/Part或直接点击电路绘制工具栏上的按钮，打开如图1－8所示的“Place Part”对话框，然后在该对话框中输入元件的名称及属性，如图1－8所示。 图1－8输入元件的编号及属性

Protel 99se的Place Part对话框包括以下选项。 （1）Lib Ref在元件库中所定义的元件名称，不会显示在绘图页中。 （2）Designator流水序号。 （3）Part Type显示在绘图页中的元件名称，默认值与元件库中名称Lib Ref一致。 （4）Footprint包装形式。应输入该元件在PCB库里的名称。 放置元件的过程中，按空格键可旋转元件，按下X或Y可在X方向或Y方向镜像，按Tab键可打开编辑元件对话框。

2. 从元件列表中选取 添加元件的另外一种方法是直接从元件列表中选取，该操作必须通过设计库管理器窗口左边的元件库面板来进行。 下面示范如何从元件库管理面板中取一个与门元件，如图1－9所示。首先在面板上的Library栏中选取Miscellaneous Devices.lib，然后在Components In Library栏中利用滚动条找到AND并选定它。接下来单击Place按钮，此时屏幕上会出现一个随鼠标移动的AND符号，按空格键可旋转元件，按下X 或Y可在X方向或Y方向镜像，按Tab键可打开编辑元件对话框。将符号移动到适当的位置后单击鼠标左键使其定位即可。 图1－9选取元件

1.2.5 编辑元件 Schematic中所有的元件对象都各自拥有一套相关的属性。某些属性只能在元件库编辑中进行定义，而另一些属性则只能在绘图编辑时定义。 在将元件放置到绘图页之前，此时元件符号可随鼠标移动，如果按下〖TAB〗就可打开如图1－10所示的Part对话框。 图1－10Part对话框

“Attributes”选项卡中的内容较为常用，它包括以下选项。 （1）Lib Ref在元件库中定义的元件名称，不会显示在绘图页中。 （2）Footprint包装形式。应输入该元件在PCB库里的名称。 （3）Designator流水序号。 （4）Part Type显示在绘图页中的元件名称，默认值与元件库中名称Lib Ref一致。 （5）Sheet Path成为绘图页元件时，定义下层绘图页的路径。 （6）Part定义子元件序号，如与门电路的第一个逻辑门为1，第二个为2，等等。 （7）Selection切换选取状态。 （8）Hidden Pins是否显示元件的隐藏引脚。 （9）Hidden Fields是否显示“Part Fields 1-8”、“Part Fields 9-16”选项卡中的元件数据栏。 （10）Field Name是否显示元件数据栏名称。

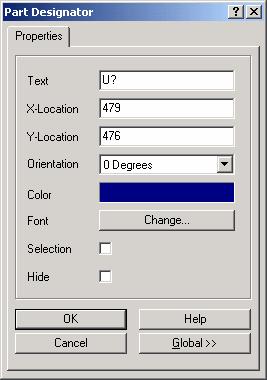

改变元件的属性，也可以通过菜单命令Edit/Change。该命令可将编辑状态切换到对象属性编辑模式，此时只需将鼠标指针指向该，然后闽南鼠标左键，就可打开Part对话框。 在元件的某一属性上双击鼠标左键，则会打开一个针对该属性的对话框。如在显示文字U？是双击，由于这是Designator流水序号属性，所以出现对应的Part Designator对话框，如图1－11所示。 图1－11Part Designator对话框

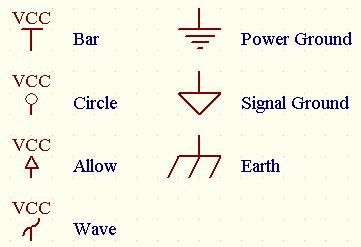

1.2.6 放置电源与接地元件VCC电源元件与GND接地元件有别于一般的电气元件。它们必须通过菜单Place/Power Port或电路图绘制工具栏上的按钮不调用，这编辑窗口中会有一个随鼠标指针移动的电源符号，按Tab键，即出现如图1－12所示的Power Port对话框。 在对话框中可以编辑电源属性，在Net栏中修改电源符号的网络名称，在Style栏中修改电源类型，Orientation修改电源符号放置的角度。电源与接地符号在Style下拉列表中有多种类型可供选择，所下图1－13所示。 图1－13各种电源与接地符号

1.2.7 连接线路所有元件放置完毕后，就可以进行电路图中各对象间的连线（Wiring）。连线的主要目的是按照电路设计的要求建立网络的实际连通性。 要进行操作，可单击电路绘制工具栏上的按钮或执行菜单Place/Wire将编辑状态切换到连线模式，此时鼠标指针由空心箭头变为大下字。只需将鼠标指针指向欲拉连线的元件端点，单击鼠标左键，就会出现一条随鼠标指针移动的预拉线，当鼠标指针移动到连线的转弯点时，单击鼠标左键就可定位一次转弯。当拖动虚线到元件的引脚上并单击鼠标左键，可在任何时候双击鼠标左键，就会终止该次连线。若想将编辑状态切回到待命模式，可单击鼠标右键可按下Esc键。

更快捷的连线方法：在待命模式，按鼠标右键，出现如图1－14所示的右键菜单，点击Place Wire菜单项就可以进行连线。 图1－14右键菜单

1.2.8 放置接点 在某些情况下Schematic会自动在连线上加上接点（Junction）。但通常有许多接点要我们自己动手才可以加上的。如默认情况下十字交叉的连线是不会自动加上接点的。如图1－15所示。 图1－15连接类型

要放置接点，可单击电路绘制工具栏上的按钮或执行菜单Place/Junction，这时鼠标指针会由空心箭头变成大十字，且蹭还有一个小黑点。将鼠标指针指向欲放置接点的位置，单击鼠标左键即可，单击鼠标右键可按Esc键退出放置接点状态。

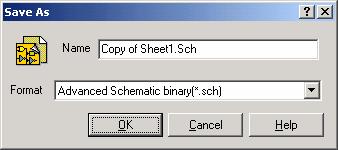

1.2.9 保存文件电路图绘制完成后要保存起来，以供日后调出修改及使用。当打开一个旧的电路图文件并进行修改后，执行菜单File/Save可自动按原文件名将其保存，同时覆盖原先的旧文件。 在保存文件时如果不希望覆盖原来的文件，可彩换名保存的。具体方法是执行File/Save As...菜单命令，打开如图1－16所示的Save As对话框，在对话框中指定新的存盘文件名就可以了。 图1－16换名存盘对话框

我们在“Save As”对话框中打开“Format”下拉列表框，就可以看到Schematic所能够处理的各种文件格式： Advanced Schematic Binary (*.sch)Advanced Schematic电路绘图页文件，二进制格式 Advanced SchematicASCII (*.asc)Advanced Schematic电路绘图页文件，文本格式 Orcad Schematic (*.sch)SDT4电路绘图页文件，二进制文件格式。 Advanced Schematic template ASCII (*.dot)电路图模板文件，文本格式。 Advanced Schematic template binary (*.dot)电路图模板文件，二进制格式。 Advanced Schematic binary files (*.prj)项目中的主绘图页文件。

在默认情况下，电路图文件的扩展名为.Sch。
