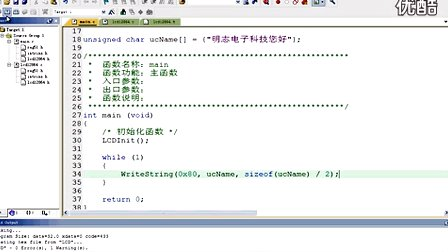

在我们常用的人机交互显示界面中，除了数码管、LED，有一种12864液晶屏用的比较多。顾名思义，12864表示其横向可以显示128个点，纵向可以显示64个点。我们常用的12864液晶模块中有带字库的，也有不带字库的，其控制芯片也有很多种，如KS0108、T6963C，ST7920等等。本产品是以ST7920为主控芯片的12864液晶屏的一种。

1.lcd12864基本资料

常见的12864LCD使用的控制芯片是ST7920。ST7920一般和ST7921（列驱动芯片）配合使用，做成显示2行每行16个汉字的显示屏25632LCD，或者是做成4行每行8个汉字的显示屏12864LCD 。12864液晶模块中有带字库可以显示字母、数字符号、中文字型及图形，具有绘图及文字画面混合显示功能。提供三种控制接口，分别是8 位微处理器接口，4 位微处理器接口及串行接口。所有的功能，包含显示RAM，字型产生器，都包含在一个芯片里面，只要一个最小的微处理系统，就可以方便操作模块。内置2M-位中文字型ROM（CGROM） 总共提供8192 个中文字型（16x16 点阵），16K-位半宽字型ROM （HCGROM） 总共提供126 个符号字型（16x8 点阵），64 x 16-位字型产生RAM （CGRAM），另外绘图显示画面提供一个64x256 点的绘图区域（GDRAM），可以和文字画面混和显示。提供多功能指令：画面清除（Display clear）、光标归位（Return home）、显示打开/关闭（Display on/off）、光标显示/隐藏（Cursor on/off）、显示字符闪烁（Display character blink）、光标移位（Cursor shift）显示移位（Display shift）、垂直画面旋转（Vertical line scroll）、反白显示（By_line reverse display）、待命模式（Standby mode）。

2.lcd12864主要参数

1、工作电压（VDD）：3.3或5.5V（只支持一种电压）

2、逻辑电平：2.7～5.5V

3、LCD 驱动电压（Vo）：0～7V

4、工作温度（TOP）：0～55℃（常温）/-20～70℃（宽温）

保存温度（TST）：-10～65℃（常温）/-30～80℃（宽温）

3.lcd12864引脚功能

lcd12864引脚图

常见ST7920主控的LCD12864 引脚定义如下：

1 VSS - 模块的电源地

2 VDD - 模块的电源正端

3 V0 - LCD驱动电压输入端

4 RS（CS） H/L 并行的指令/数据选择信号；串行的片选信号

5 R/W（SID） H/L 并行的读写选择信号；串行的数据口

6 E（CLK） H/L 并行的使能信号；串行的同步时钟

7 DB0 H/L 数据0

8 DB1 H/L 数据1

9 DB2 H/L 数据2

10 DB3 H/L 数据3

11 DB4 H/L 数据4

12 DB5 H/L 数据5

13 DB6 H/L 数据6

14 DB7 H/L 数据7

15 PSB H/L 并/串行接口选择：H-并行；L-串行

16 NC 空脚

17 /RET H/L 复位 低电平有效

18 NC 空脚

19 LED_A （LED+5V） 背光源正极

20 LED_K （LED-OV）背光源和负极
