针对上述应用领域，深圳市明微电子股份有限公司（简称：明微电子）推出了一款单级、带有源高功率因数校正的高精度、高效率的原边反馈LED恒流驱动控制芯片SM7530.

一、SM7530简介

SM7530采用专利的恒流控制技术，输入无需电解电容。适用于85Vac~265Vac全范围输入电压，恒流精度可达到±5%,PF值大于0.9,具有输出开、短路保护特性。典型方案原理图如下：

方案原理图

二、典型方案

2.1 36V/1A方案实物图

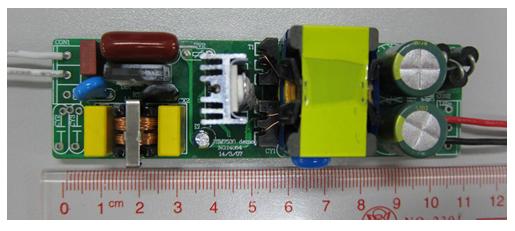

电源板正面图

电源板背面图

2.2 36V/1A典型测试数据

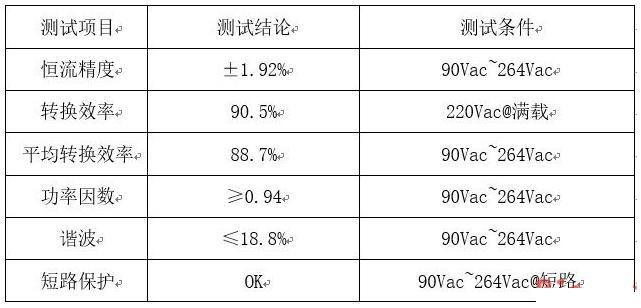

<1>、系统基本电气参数及可靠性测试

<2>、系统可靠性测试

三、小结

SM753X系列是高功率因数隔离式LED照明驱动，包括外驱MOSFET的SM7530,内置MOS的SM7532/SM7534等芯片，可广泛应用于吸顶灯、平板灯、T5、T8日光灯以及隔离电源等领域。
