有是一年国赛的日子，对于每个电子人来说，重在参与是一种精神，更多的能够那个奖也是每个电子人的更高的最求。在此处，就DIY一个MSp430F149最小系统的设计，直接上图啊，先来个电路原理图，

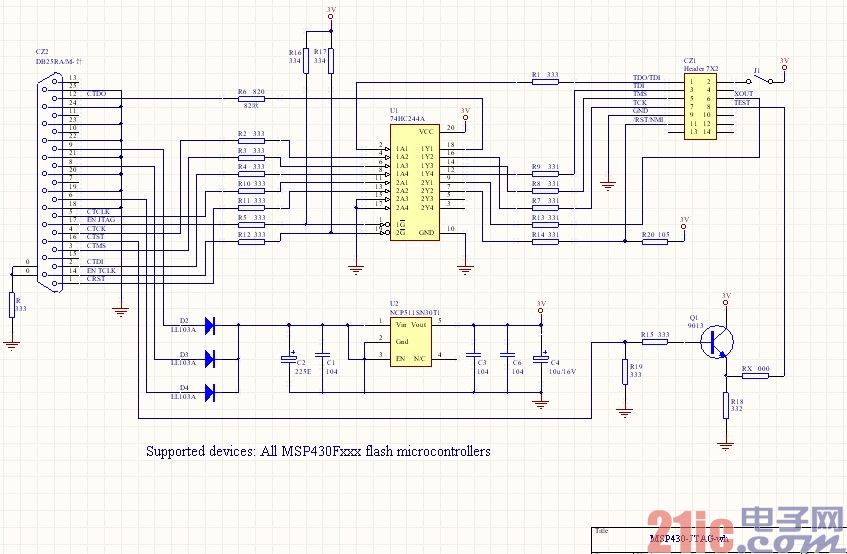

在上一张JTAG下载线的图，这个下载线是电脑的并口下载，不过现在很多都是USB下载，不过那个价格比较贵，看看这图吧。

接下来画板了，做板子的工具很多，protel用的最多吧。画板对于一个最小系统很重要，能够可靠运行，能抗干扰等，这种印刷电路板需要去外面价格，价格贵，周期较长，适合条件较好的外发做印刷电路板。

下面上一张主板的pcb图;还是比较有模有样的。

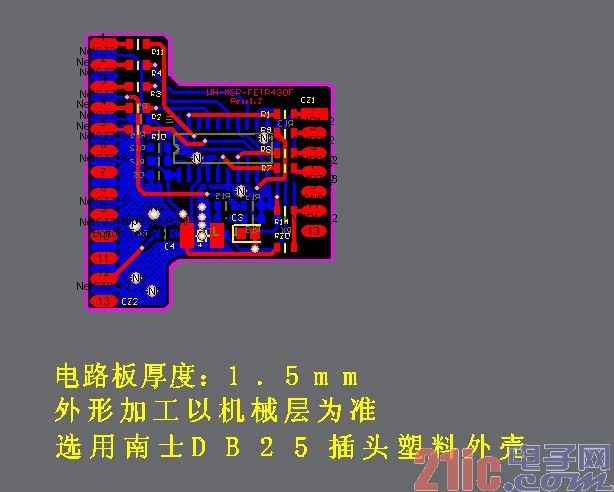

下面来张JTAG的pcb板;

对于学校的很多大学生，我觉得也可以自己用覆铜板自己做，还是要自己用protel自己做原理图和pcb，然后用覆铜板降pcb文件压到覆铜板上，然后用硫酸腐蚀，这样是比较快的，做的比较好，成功率也很高的。

下面是照着上面的原理图做的覆铜板，看看，

焊接可能比外面做的印刷电路板要差点，不过还可以，这样只能布单面板哟!!!!

下面晒几张实物图哟～～～～

覆铜板MSP430最小系统板子+JTAG下载器

用印刷电路板MSP430最小系统做的一次恒流源;

用覆铜板MSP430最小系统做的高功率数控电源;

总之设计要保证整个系统能够稳定运行，怎么设计方便，成本低对于大学生是很有必要的，希望我的这些能够对今年需要比赛 的孩童有些帮助。
