1. 键的分类

按键按照结构原理可分为两类，一类是触点式开关按键，如机械式开关、导电橡胶式开关等;另一类是无触点式开关按键，如电气式按键，磁感应按键等。前者造价低，后者寿命长。目前，微机系统中最常见的是触点式开关按键。

2.输入原理

在单片机应用系统中，除了复位按键有专门的复位电路及专一的复位功能外，其它按键都是以开关状态来设置控制功能或输入数据的。当所设置的功能键或数字键按下时，计算机应用系统应完成该按键所设定的功能，键信息输入是与软件结构密切相关的过程。

对于一组键或一个键盘，总有一个接口电路与CPU相连。CPU可以采用查询或中断方式了解有无将键输入，并检查是哪一个键按下，将该键号送入累加器ACC，然后通过跳转指令转入执行该键的功能程序，执行完后再返回主程序

3.按键结构与特点

微机键盘通常使用机械触点式按键开关，其主要功能是把机械上的通断转换成为电气上的逻辑关系。也就是说，它能提供标准的TTL逻辑电平，以便与通用数字系统的逻辑电平相容。

机械式按键再按下或释放时，由于机械弹性作用的影响，通常伴随有一定时间的触点机械抖动，然后其触点才稳定下来。其抖动过程如下图所示，抖动时间的长短与开关的机械特性有关，一般为5~10 ms。

在触点抖动期间检测按键的通与断状态，可能导致判断出错，即按键一次按下或释放被错误地认为是多次操作，这种情况是不允许出现的。为了克服按键触点机械抖动所致的检测误判，必须采取去抖动措施。这一点可从硬件、软件两方面予以考虑。在键数较少时，可采用硬件去抖，而当键数较多时，采用软件去抖。

4. 按键编码

一组按键或键盘都要通过I/O口线查询按键的开关状态。根据键盘结构的不同，采用不同的编码。无论有无编码，以及采用什么编码，最后都要转换成为与累加器中数值相对应的键值，以实现按键功能程序的跳转。

5. 制键盘程序

一个完善的键盘控制程序应具备以下功能：

(1) 检测有无按键按下，并采取硬件或软件措施，消除键盘按键机械触点抖动的影响。

(2) 有可靠的逻辑处理办法。每次只处理一个按键，其间对任何按键的操作对系统不产生影响，且无论一次按键时间有多长，系统仅执行一次按键功能程序。

(3) 准确输出按键值(或键号)，以满足跳转指令要求。

独立式按键

单片机控制系统中，往往只需要几个功能键，此时，可采用独立式按键结构。

1.独立式按键结构

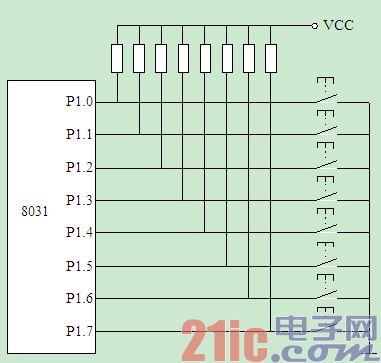

独立式按键是直接用I/O口线构成的单个按键电路，其特点是每个按键单独占用一根I/O口线，每个按键的工作不会影响其它I/O口线的状态。独立式按键的典型应用如图7.4所示。

独立式按键电路配置灵活，软件结构简单，但每个按键必须占用一根I/O口线，因此，在按键较多时，I/O口线浪费较大，不宜采用。

2. 立式按键的软件结构

独立式按键的软件常采用查询式结构。先逐位查询每根I/O口线的输入状态，如某一根I/O口线输入为低电平，则可确认该I/O口线所对应的按键已按下，然后，再转向该键的功能处理程序。

矩阵式按键

单片机系统中，若使用按键较多时，通常采用矩阵式(也称行列式)键盘。

1. 矩阵式键盘的结构及原理

矩阵式键盘由行线和列线组成，按键位于行、列线的交叉点上，其结构如下图所示。

由图可知，一个4×4的行、列结构可以构成一个含有16个按键的键盘，显然，在按键数量较多时，矩阵式键盘较之独立式按键键盘要节省很多I/O口。

矩阵式键盘中，行、列线分别连接到按键开关的两端，行线通过上拉电阻接到+5V上。当无键按下时，行线处于高电平状态;当有键按下时，行、列线将导通，此时，行线电平将由与此行线相连的列线电平决定。这是识别按键是否按下的关键。然而，矩阵键盘中的行线、列线和多个键相连，各按键按下与否均影响该键所在行线和列线的电平，各按键间将相互影响，因此，必须将行线、列线信号配合起来作适当处理，才能确定闭合键的位置。

2.式键盘按键的识别

识别按键的方法很多，其中，最常见的方法是扫描法。

按键按下时，与此键相连的行线与列线导通，行线在无键按下时处在高电平。显然，如果让所有的列线也处在高电平，那么，按键按下与否不会引起行线电平的变化，因此，必须使所有列线处在低电平。只有这样，当有键按下时，该键所在的行电平才会由高电平变为低电平。CPU根据行电平的变化，便能判定相应的行有键按下。

3. 盘的编码

对于独立式按键键盘，因按键数量少，可根据实际需要灵活编码。对于矩阵式键盘，按键的位置由行号和列号惟一确定，因此可分别对行号和列号进行二进制编码，然后将两值合成一个字节，高4位是行号，低4位是列号。

4. 键盘的工作方式

对键盘的响应取决于键盘的工作方式，键盘的工作方式应根据实际应用系统中CPU的工作状况而定，其选取的原则是既要保证CPU能及时响应按键操作，又不要过多占用CPU的工作时间。通常，键盘的工作方式有三种，即编程扫描、定时扫描和中断扫描。

1) 编程扫描方式

编程扫描方式是利用CPU完成其它工作的空余时间，调用键盘扫描子程序来响应键盘输入的要求。在执行键功能程序时，CPU不再响应键输入要求，直到CPU重新扫描键盘为止。

2) 定时扫描方式

定时扫描方式就是每隔一段时间对键盘扫描一次，它利用单片机内部的定时器产生一定时间(例如10 ms)的定时，当定时时间到就产生定时器溢出中断。CPU响应中断后对键盘进行扫描，并在有键按下时识别出该键，再执行该键的功能程序。

3) 中断扫描方式

采用上述两种键盘扫描方式时，无论是否按键，CPU都要定时扫描键盘，而单片机应用系统工作时，并非经常需要键盘输入，因此，CPU经常处于空扫描状态。

为提高CPU工作效率，可采用中断扫描工作方式。其工作过程如下：当无键按下时，CPU处理自己的工作，当有键按下时，产生中断请求，CPU转去执行键盘扫描子程序，并识别键号。
