摘要：主要讨论了将μC/OS-II实时操作系统在8019KC单片机上进行移植的原理和方法，给出了一个以Tasking C为编译器、以8019KC为处理器，对μC/OS-II实时操作系统进行移植的具体实例。 关键词：80196KC; uC/OS-II;Tasking C;移植 Intel的80196KC系列单片机在中国国内有很大一批用户。支持80196KC的C编译器生产厂商主要有Tasking和IAR。但国内使用Tasking公司C编译器的用户较多。由于μC/OS-Ⅱ系统为源码公开的实时操作系统，因此是当前嵌入式系统开发的主要方法。但是，在μC/OS-Ⅱ 网站上没有现成的移植实例。因此，有必要进行一次移植以使操作系统成为μC/OS-Ⅱ，这种移植采用的处理器为80196KC，而其编译器为Tasking c 196。 1μC/OS-Ⅱ的工作原理 μC/OS-Ⅱ是一个源码公开的实时多任务操作系统，其工作流程如图1所示。图中，任务切换的核心是利用出栈指令将各个任务的工作现场再现，并利用子程序返回指令改变PC指针以完成任务的切换。移植的关键是如何构造任务堆栈及任务切换时的出栈顺序。任务区堆栈初始化主要是模拟任务被中断后的堆栈内容。

280196KC的工作状态 80196KC是Intel公司的16位单片机，和程序运行密切相关的寄存器有指令计数器PC、堆栈指针sp、程序状态寄存器PSW、中断屏蔽寄存器INTMASK和INTMASK1以及窗口寄存器WSR(以下将程序状态寄存器PSW、中断屏蔽寄存器INTMASK和INTMASK1、窗口寄存器WSR统称为程序状态字)。它们可在执行子程序调用call指令时自动将pc进栈，并在子程序返回调用RET指令时自动将pc出栈。由于80196KC有16位的寻址能力，故这一动作有2个字节进(出)栈，其中push a指令将程序状态字进栈，pop a指令将程序状态字出栈。这一动作共有4个字节进(出)栈。另外push a动作会将PSW中的中断允许位清零，故通常用push a关闭中断，而用pop a恢复中断允许。由于80196KC的时钟节拍是特定的周期性中断，当每个时钟节拍到来时，系统将对任务延时做一次裁决。因此，在这个时钟节拍可采用80196KC中的软件定时器中断。 3Tasking c编译器的工作细节 带参数的函数调用编译后的主要操作是先将参数进栈，然后执行call指令。在函数入口处将堆栈中的参数倒入寄存器tmp0、tmp2、

tmp4和tmp6以进行操作(以下称临时寄存器)的原因主要是，堆栈一般位于RAM区，而对RAM区操作不如对寄存器操作快。如果该函数有局部变量，局部变量也是分配在堆栈中。Tasking c编译器一般用一寄存器frame01(以下称框架寄存器)对局部变量进行访问，在函数返回时执行ret操作，并对SP指针进行调整，以跳过函数参数在堆栈中的位置。中断调用和函数调用类似，中断本身虽没有参数，但进中断后要对临时寄存器进行保护。因此，应在进中断后执行push a操作，并在中断返回时使临时寄存器出栈(注意出栈顺序)，然后再次执行pop a和ret操作。图2所示为堆栈区的一般结构。 4移植的细节 在OSTaskStkInit()中，任务堆栈区的构造特点是80196KC的堆栈区由高向低增长，最高处是任务的入口参数，接着是PC指针和程序状态字。如前所述，任务切换时要对临时寄存器和框架寄存器进行保护。明确了任务堆栈的构造后，编写任务启动函数(指OSStaart函数)和任务切换函数(指OS_TAASK_SW和OSIntCtxSw函数)的关键是，在得到了最高优先级的任务堆栈指针后，如何按正确的顺序出栈，直到PC指针。其中OS_TASK_SW，函数在切换任务之前还要编写对当前任务的现场进行保护的程序，而OSIntCtxSw，不用，因为中断函数用C写成，而OSIntCtxSw，是在中断中调用的，因此，Tasking C编译器在进中断时已自动对其保护。同时还应注意，由于在中断服务程序中没有定义局部变量，这使得Tasking C编译器不能对框架寄存器进行保护，因此，对这一寄存器的保护应在设计时自己加上。 #pragma interrupt (OSTickISR=OS TICK ISR VECTOR) void OSTickISR(void) { asm push ?frame01; OSIntNesting++; hso command=0x19; AD Timer Count+=5000; hso time = AD Timer Count; OSTimeTick(); OSIntExit(); asm popframe01; } 还应注意，在其它中断服务程序中，如果没有定义局部变量，也应加上对框架寄存器的保护。如果有局部变量，编译器会自动对框架寄存器进行保护。在编写OSIntCtxSw()函数时应当注意，由于OS-IntCtxSw()是在OSIntExit()中调用的，且在调用OS-IntCtxSw()之前又有一个关中断的操作。因此，笔者采用push a方式来关闭中断，也就是说，切换到另一高优先级的任务后，会在当前任务中留下在OSIntC-txSw()和OSIntExit()调用的返回地址4个字节的垃圾和pusha关中断时进栈的4个字节垃圾(共8个字节)。因此，为了保证下次切换到该任务的正确性，应将SP指针加8，然后再进行任务切换。为加深对此的理解，可以做一假设：如果80196KC是24位(3个字节)寻址能力，在当前任务中会留下OSIntCtxSw()和OSIntExit() 调用的返回地址的6个字节的垃圾，如果关中断直接采用asm di方式，而不牵扯到堆栈操作，此时SP应调整6个字节而不是8个字节。

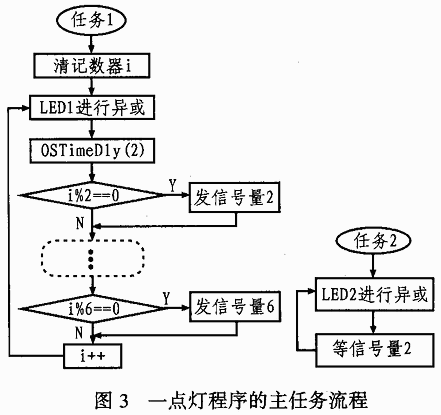

5正确性检验 图3是一个点灯程序的主任务流程。其6个灯中的每一个点灯操作都是一个单独任务。第一个灯每两个时钟节拍做一次异或操作。如果LED1每执行2次异或操作向任务2发一信号量2每执行3次异或操作向任务3发一信号量3每执行4次异或操作向任务4发一信号量4，每执行5次异或操作向任务5发一信号量5，每执行6次异或操作向任务6发一信号量6。那么，任务2到任务6在接到相应的信号量时将对自已控制的灯进行一次异或操作。理论分析，LED2到LED6的波形周期分别为LED1的2到6 倍。笔者曾用示波器对6 个灯的波形进行观察，其结果与理论分析相符，同时，在连续运行数天后，没有发现死机和复位，证明移植成功。
