1 前言

有机发光显示器（Organic Light Emitting Display，OLED）是一种新型发光和显示器件。OLED实质上是一个薄膜器件，它的发光层是有机材料层，当有电流通过时，这些有机材料就会发光。与传统的液晶显示器（LCD）相比，除了无需背光源外，OLED显示屏可实现低于1mm的厚度，这为实现软体显示提供了可能，此外可视角度更大，亮度更高，色彩更加丰富。OLED可广泛应用于手持设备、通信终端、仪器仪表等领域。

2 模块结构

下面以维信诺VGG12864E-S001模块为例，介绍OLED的模块结构。

2.1 模块框图

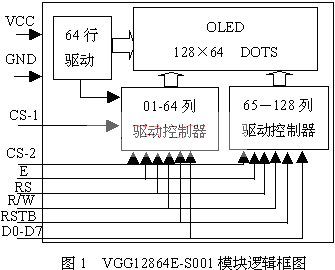

VGG12864E-S001 模块的OLED 显示屏为128 列，64 行结构。使用两片列驱动控制器，每片有64 路输出，分别驱动1-64 列和65-128 列；使用一片有64 行输出的行驱动器。图1为其模块逻辑电路和接口电路框图。

2.2 引脚说明

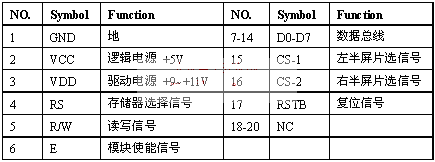

表1是VGG12864E-S001的引脚功能说明。

表1 VGG12864E-S001引脚功能表

3 应用举例

在实际应用中，VGG12864E-S001模块与微处理器的连接方式有两种，一种为直接访问方式，一种为间接访问方式。下面以直接访问方式为例，介绍与8031的连接电路。

3.1 驱动电源转换电路设计

多数嵌入式系统中只由外部提供+5V单电源，因此必须为OLED提供驱动电源转换电路。LTC3459是LinearTechnology公司推出的升压芯片。其输入电压为+1.5V～+5.5V，输出电压为+2.5V～+10V。其最大静态电流为20mA，当转换器处于关闭模式时，其剩余工作电流低于1mA。图2为其典型电路，输出电压为+10V，满足VGG12864E-S001模块+9V～+11V的驱动电压输入要求。

3.2 接口电路

直接访问方式就是将模块的接口作为存储器或I/O 设备直接挂在计算机总线上，计算机以访问存储器或I/O 设备的方式对模块操作。图3是直接访问方式的接口实用电路图。

3.3 应用程序举例

本程序显示字符"Tel:62780866"

ORG 0000H

AJMP MAIN

COM EQU 20H ;指令寄存器

DAT EQU 21H ;数据寄存器

PAGE EQU 31H ;页地址寄存器D2,D1,D0

；以下读、写地址分配略

MAIN: MOV SP,#60H

ACALL INT

ACALL CLEAR

MOV PAGE, #85H

MOV COLUMN,#30H ;起始列为第48列

MOV CODE,#00H ; T

ACALL CWPR

MOV PAGE,#85H

MOV COLUMN,#01H ; e

MOV CODE,#45H

ACALL CWPR

MOV PAGE,#85H

MOV COLUMN,#02H

MOV CODE,#4CH ; l

ACALL CWPR

MOV PAGE,#85H

MOV COLUMN,#03H

MOV CODE,#1AH ; :

ACALL CWPR

MOV R7,#00H

MOV R6,#60H

LOOP: MOV A,R7

MOV DPTR,#TAB

MOVC A,@A+DPTR

MOV CODE,A

MOV PAGE,#05H

MOV COLUMN,R6

ACALL CWPR

INC R7

MOV A,#06H

ADD A,R6

MOV R6,A

CJNE R7,#08,LOOP

SJMP $

TAB: DB 04H,05H,06H,07H,08H,07H,09H,09H

; 子程序
