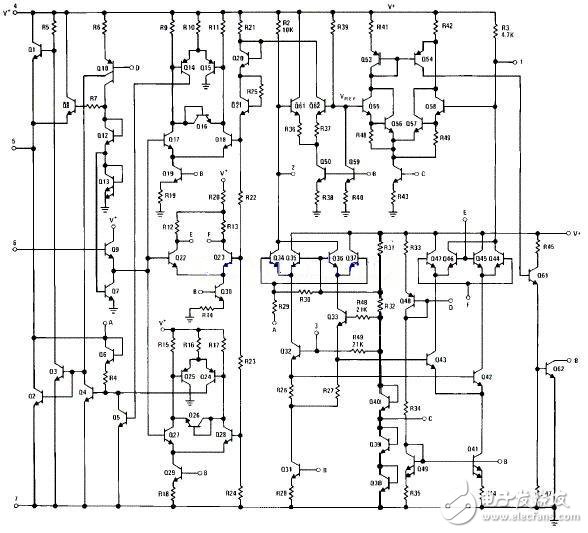

LM567为锁相环音频译码电路、即只有当输入信号的频率和电路自身的振荡频率相一致时，电路输出低电平，否则输出高电平LM567为锁相环音频译码电路。它在电路中的作用是作选频用，即只有当输入信号的频率和电路自身的振荡频率相一致时，电路输出低电平，否则输出高电平。内部原理图如下图。

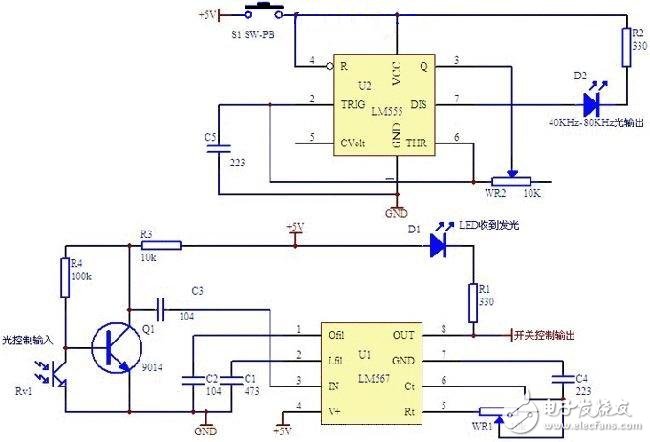

LM567外形为8脚双列直插塑料封装。电路第5、6脚外接电阻R7、电容C9决定了锁相环内部压控振荡器的中心频率：f0=1/1.1R*C。第1、2 脚对地所接电容分别为输出滤波网络和锁相环路单极低通滤波网络。第2脚所接电容C11影响锁相环路的捕捉带宽。带宽 BW=1070（Vi/foC11）ˉ2（占fo的百分比）。式中：Vi为3脚输入的正弦波电压有效值，单位为mV，C11单位为μF。第1脚所接电容的容量至少是2脚电容容量的两倍。第3脚输入信号要求》25mV。第8却为逻辑输出端，允许最大灌电流为100mA。LM567的工作电压为 4.75-9V，工作频率为500kHz（最高值）。静态工作电流为8mA。

LM567的内部电路及详细工作过程比较复杂，其基本功能可以简述如下：当器件第3脚输入幅度》25mV，频率在器件带宽内的信号时，第8脚由高电平变为低电平作为逻辑输出；第2脚输出经过频率/电压就换的音频信号；如果在器件的第2脚输入音频信号，则在第5脚输出受2脚输入音频信号调制的调波信号。利用此特性，可以将LM567作为调制解调器使用。
