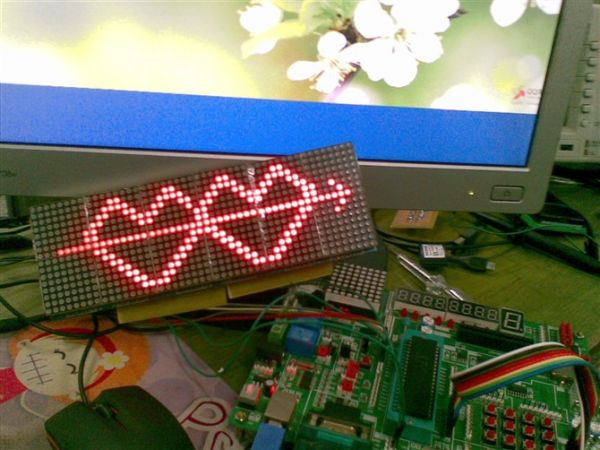

相信很多朋友都喜欢LED点阵屏吧，可是对于初学者而言，可能点阵的驱动会有点困难。现在就此讲解一下点阵的驱动方法。上几个图看看我做的点阵的效果吧。首先上个单色点阵的吧， <ignore_js_op>

，这个有原理图，那么就给大家看看原理图吧， <ignore_js_op>

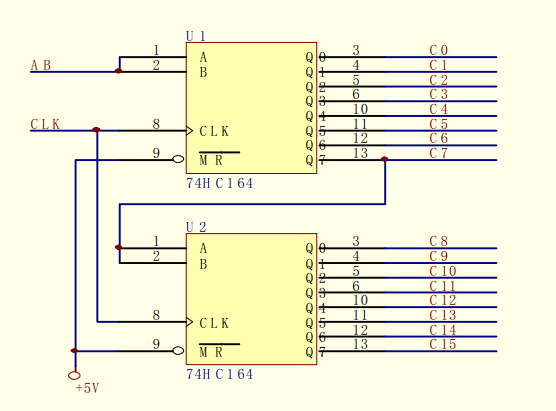

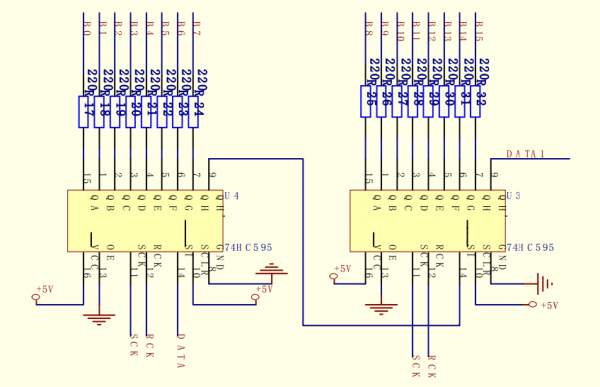

这个是595芯片，串入并出，作为列输出，注意这个芯片有锁存输出，也就是说只有锁存脚有脉冲信号时输出才会改变，再看看行输出，就是控制选通每一行的， <ignore_js_op>

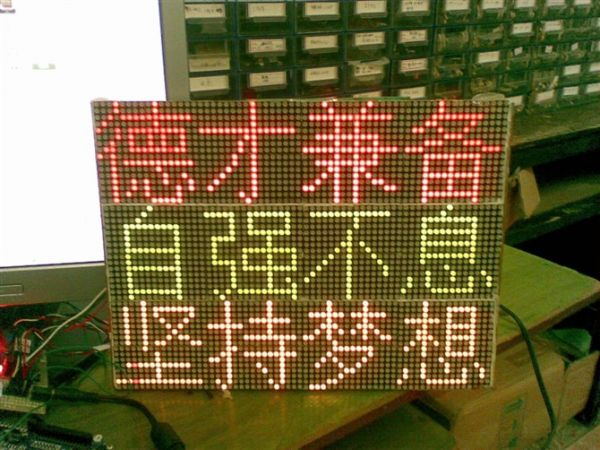

，这个芯片和595主要的区别是没有锁存输出，为什么行不要锁存输出呢？因为每次选通一行，每来一个时钟信号改变一行，若行为低电平有效，164上电默认输出为1，则先移入一个0进去，然后一直移入1，直到16行移完，再循环，这里没来一个时钟输出都会变一下，而如果列输出也这样的话，列数据是经过16次的变化才得到最终的正确数据，而不是一次得到一个正确数据。然后继续下一个啊，这个是双色点阵 <ignore_js_op>

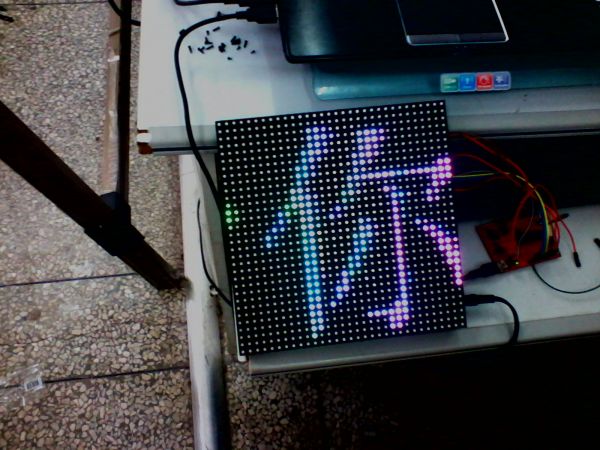

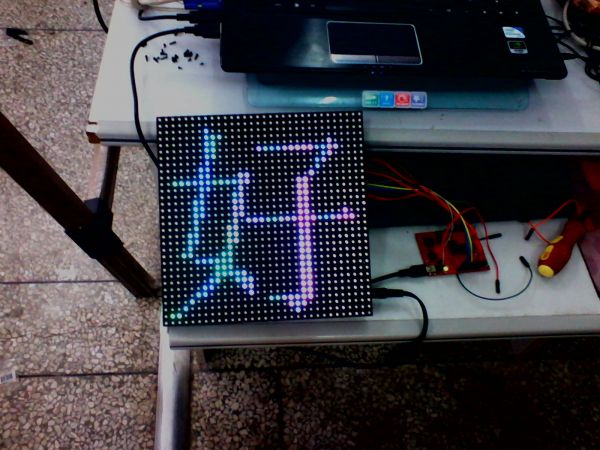

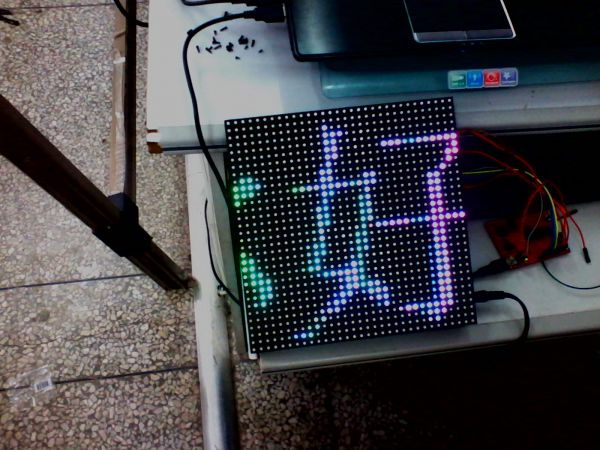

，这个其实是红色、绿色、红绿结合（橙色），这个我没原理图，但是这些都可以做，现在要自己分析了，不要原理图！对于大部分点阵都是逐行扫描的，行扫描一般都是A、B、C、D四根线组成的，再经过译码形成16根行选通信号线，再加上列数据输入线、列时钟线、列锁存线基本就没什么线了，再加个OE吧，这个用来控制亮度的，红、绿各有自己的数据线，但其他线都是公用的，先查查里面用的芯片，再先选通一行，再写入一个字节数据，看显示出来的和你的数据是怎么样的。下面展示一下彩色点阵，有三原色的，RGB，扫描方式是分上下两屏同时16行扫描，数据断独立，控制端共用，无原理图 <ignore_js_op>

<ignore_js_op>

<ignore_js_op>

<ignore_js_op>

像这样的屏幕一般都有ABCD的，前面说了这个是行扫描，16行的，然后LAT（列锁存），CLK（时钟），每种颜色有独立的数据输入。先讲到这里吧，上传几个程序供大家参考，不是通用的啊，根据原理图更改相应程序。
