蜂鸣器的分类

蜂鸣器按其是否带有信号源又分为有源和无源两种类型。有源蜂鸣器只需要在其供电端加上额定直流电压，其内部的震荡器就可以产生固定频率的信号，驱动蜂鸣器发出声音。无源蜂鸣器可以理解成与喇叭一样，需要在其供电端上加上高低不断变化的电信号才可以驱动发出声音。

有源和无源蜂鸣器的区别

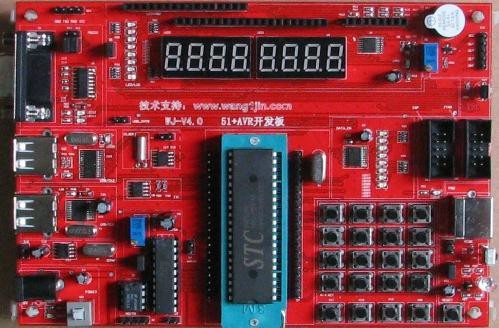

实验板中，单片机P17脚输出接Q1基极，通过控制Q1导通或截止来控制蜂鸣器上是否有电流，从而发出声音，要用单片机控制蜂鸣器发出不同频率的声音，最好采用无源的蜂鸣器，如果用有源蜂鸣器，可以会因为二种不同频率声音（有源蜂鸣器本身固有发音频率与单片机驱动频率）互相叠加，造成效果混乱、发音不清。

不过为了照顾初学者，我们的开发板上的是有源的蜂鸣器。（因为有源的驱动很简单，无源的则很复杂。）

蜂鸣器的工作原理

蜂鸣器发声原理是电流通过电磁线圈，使电磁线圈产生磁场来驱动振动膜发声的，因此需要一定的电流才能驱动它，单片机IO引脚输出的电流较小，单片机输出的TTL电平基本上驱动不了蜂鸣器，因此需要增加一个电流放大的电路。实验板通过一个三极管Q1来放大驱动蜂鸣器。
