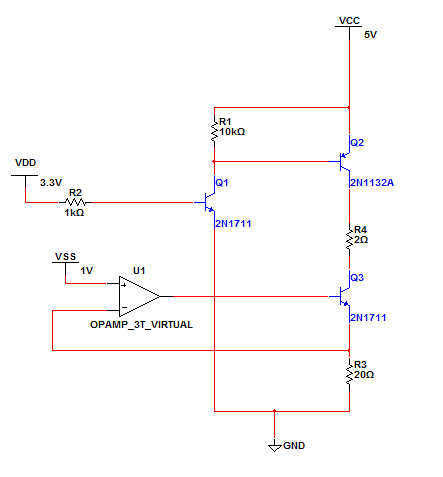

在设计电路板时需要用3.3v开关5v电源，所以这时候用到了NPN-PNP开关电路。我最开始的设计是这样的(npn采用的是9013，pnp采用的是8550)：

开始没发现问题。真正调试的时候发现NPN Q1管烫的非常厉害。后才才发现原因：应该在QI集电极和Q2基极之间加上一个电阻。这是因为当向图中这样连接时VCC通过Q2直接加在了Q1的ce两端，Q2的be电压很小，相当于有一大部分都消耗在了Q1上，仿真发现Q2流向Q1的电流能到200mA，这样一来当然Q1非常的烫，很容易就烧毁。

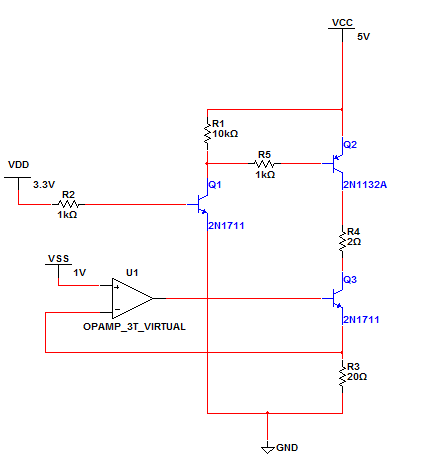

当加上电阻后：

此时Q2基极b对地电压是4.3V，经过R5和Q1的ce，而Q1ce饱和压差为0.2v，所以R5两端的电压是4.1v，流经R1的电流就只有4mA了，这样一来Q1就不会发热了。
