针对汽车多媒体设计的热模拟

时间:05-24 14:11 阅读:780次

*温馨提示：点击图片可以放大观看高清大图

1.引言

国际汽车 OEM 厂商的系统供应商大陆汽车集团设有三个部门：底盘与安全系统部、动力总成系统部和车身电子系统部。车身电子系统部由四个业务单元组成：仪表与人机界面、信息娱乐与智能通讯、车身与安全和商用车与售后部件及服务。

信息娱乐与智能通讯业务单元的产品包括收音机、具备互联能力的收音机和导航、多媒体系统、嵌入式车载智能通讯解决方案、车载无线通讯系统以及软件与专用解决方案，尤其侧重于娱乐、信息、导航和通讯。

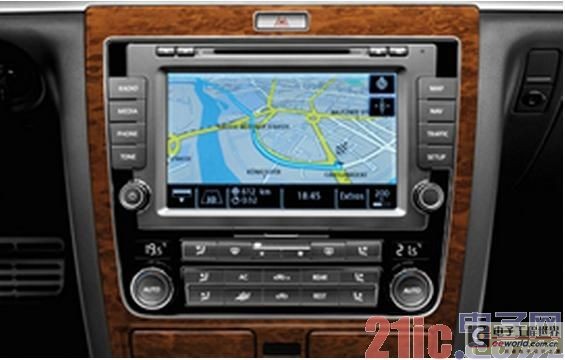

具有音频、导航、互联网、电话、电视和后座娱乐功能的多媒体系统

汽车多媒体系统所面临的一个最大挑战是它们必须在各种环境条件下工作：

温度介于-40oC～+100oC之间

范围较广的电源电压(4.5～16.0伏)

叠加交流电压

ESD%20污染过的环境(ESD%20=%20静电放电高达+/-15kV)

各种湿度(0%～100%)

化学影响

具有严格的设计标准：

机械强度和稳定性(静态/动态)：振动和机械冲击

大小和重量严重受限

有关伤害(头部碰撞)风险和产品责任的严格要求

2.全文要点与大纲如下：

a.一个远不止物理原型设计的世界

设计满足这些要求的系统所要做的工作比设计完成之后的物理原型设计多得多。事实上，大陆汽车的模拟愿景是“只需一次就打造出理想中的产品”(Get%20the%20%20Product%20Right%20the%20First%20Time);他们的战略是通过“依托模拟做出设计决策”实现这一愿景。因此，模拟现已高度整合进设计流程。

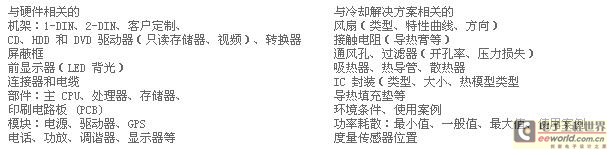

大陆汽车采取全方位%203D%20系统级建模，模拟中包含所有热相关部件以及气流部件。几何描述基于机械%20CAD%20数据，所有相关部件和模块的输出/输入均来自%20CAD%20%20系统。然而，几何描述可以实现简化和理想化。使用的复杂性取决于模拟目标：使用较少的细节分析各种初步概念，而成熟设计的建模则包括更多细节。

b.“专业知识”--大陆汽车的竞争优势

大陆汽车已拥有大量与复杂电子系统和子系统(包括物理硬件和潜在的冷却解决方案)热模拟模型(FloTHERM%20模型)建立和验证相关的内部专业知识。

设计过程各阶段各种未知情况、建模假设和简化导致的不确定性通过验证得以缓解，正如以下两个案例所阐述的。

案例：调谐器模块建模

该模块可建模成拥有均匀功率耗散分布的单块，或者拥有所有内部电气部件和屏蔽的详细模型，或者这两个模式之间的一种模式。在大陆汽车的经验中，一个简化模块通常足以应付全面的系统分析。然而，有关内部部件温度的结论却要从以下描述的参考模拟中得出。

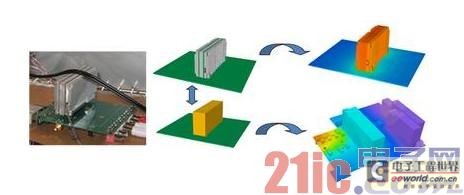

调谐器模块的单块(系统级)和详细(参考)描述

示例：底盘型号验证

底盘的一部分被用作汽车功放的冷却散热片。底盘的一个重要方面在于顶部支架和底盖的热接触程度(关乎制造公差)。对模型假设进行验证是提高模型精确度的关键。这样可以测量产品原型并利用测量结果来比较模拟模型。方案1 (g1) 无间隙(完全热接触)，而方案2(g2) 则存在0.3毫米的间隙，因此盖子之间没有热接触。通过比较所测量的外壳温度，方案2(有间隙)似乎最能代表支架的接触程度。

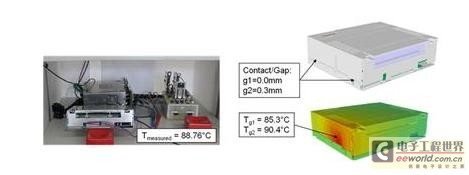

对外壳热接触模型假设的验证

c.超越高逼真度模拟

大陆汽车对模拟的专注不会止步于热模型的构建及验证。旨在改善散热设计的决策可能会影响产品的机械、电气和电磁兼容性 (EMC) 性能。大陆汽车设计人员就此提出了一个关键问题：

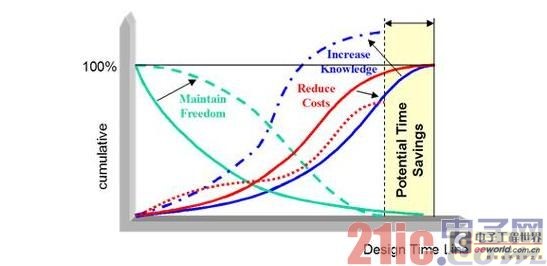

“我们怎样才能在保持决策自由度的同时实现设计的灵活性并做出更好的设计决策呢?”

要找出这个答案需要分析该产品在所有学科方面的表现并确认独立和耦合系统变量。多学科设计优化 (MDO) 技术与模拟、优化(含依赖于学科的目标和约束条件)以及实验设计 (DOE) 和响应面法技术可以用来解决这个设计问题。事实上，DOE 工具为探究概念并完成强大设计奠定了基础。DOE 的两个主要方面是对数值模拟的规划和统计分析。

离散和连续设计变量的数目可能非常大。筛选模拟支持将对主要因素(设计驱动因素)的挑选纳为 MDO 的设计变量。即便如此，所需的计算工作量也是非常巨大的。

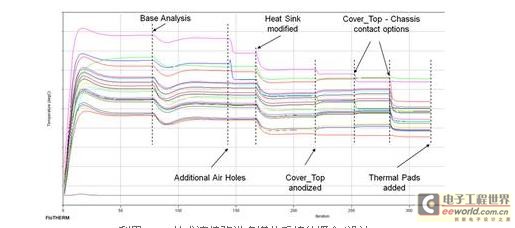

d.连续改进设计

为提升整体设计做出调整，如产品的机械、电气和 EMC 性能间的协调以及温度限制、可制造性或成本等其他限制条件，有利于实现连续改进。对每个学科而言，这些改进可以看作是对基础设计的完善。在进行热设计时，则可视为对监控点温度的调整，从而与将用作测量物理原型的传感器的位置相匹配。
