背景：我国化纤纺织行业一般的计量印字岗位以油墨、调墨油进行调和的方式人工手印、手工记录、工作量大，操作过程耗时、费力、记录不规范，人为因素影响大。产成品管理由人工完成，工作量大、工作效率低下。既缺乏有效的监控，又不能让管理人员及时的了解现场生产情况。一直以来，关系数据库以它操作方便、易于访问和维护、数据完整性更强、管理效率高等一系列的优点被人们广泛使用，紫金桥组态软件以它对实时数据快速、安全的采集以及稳定的数据处理被广大用户所接受。我们充分利用这两者的优点来开发一套以条码打印为主的生产产品管理系统。

一·系统功能

主要功能是数据采集、生产信息管理、条码和报表的打印三个部分。

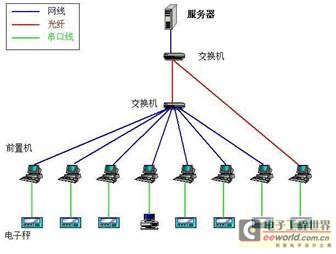

网络结构如下图：

利用紫金桥组态软件，将电子秤得到的数据通过编写好的驱动采集到前置机上，数据经过前置机的处理后，存储至前置机上的关系数据库中，最后通过网络将数据统一存储至服务器上的关系库中进行存储。

二。数据采集

利用紫金桥组态软件的数据采集功能，通过已经开发完成的驱动，将电子秤上的数据实时的采集到紫金桥实时数据库中，数据经过紫金桥软件的处理后，存储到关系数据库中。

下图为驱动采集画面：

三。生产信息管理

具体功能如下：

1。权限管理：

系统提供三级权限，四级权限为：车间管理员、班长、操作工、系统管理员。系统管理员可以管理车间管理员、维护系统全局数据、维护数据库。具体权限在用户登录时进行验证。

2。入库管理：前置机实时采集电子秤的称量数据,称量数据经现场操作工确认后保存到库存数据库，确认入库同时提供选择是否打印条型码。

基本数据维护：

基本数据包括产品名称、产品规格、批号、班次等信息，基本数据保存在数据库服务器，基本数据的增加、修改、删除等操作需要车间管理员权限。

统计报表：

统计出库入库报表。可按时间、产品名称、产品规格、批号、班次等信息进行查询统计，并提供客户需要的班报、日报表、月报表、年报表。

项目名称

GE PLC 在水处理行业反渗透机器中的应用

应用背景

在制备工业纯水的工艺过程中常常会用到反渗透技术,我们针对大部分地区和客户的需求,制做了常用的反渗透机器.采用GE PLC进行控制.

客户需求

客户需要控制产生反渗透压的高压泵,对机器运行状况进行监控和报警.还要有必要的安全操作要求.

解决方案

此机器已被广泛的用于工业和商业用途,并用于世界各地. GE的小型可编程控制器VERSA MAX MICRO和人机界面触摸屏(QUICK PANEL)来作为控制系统的核心。VERSA MAX MICRO具有结构小巧、速度快、功能强等优点，能够在恶劣的工作环境下稳定运行。

反渗透原理：反渗透是一种在与半透膜相接触的浓溶液上施加压力所产生的和自然渗透现象相反的过程。当用半透膜隔开溶剂和溶液(或不同浓度的溶液)时，纯溶剂通过膜向溶液相(或溶剂从低浓度溶液向高浓度溶液)有一个自发的流动，这一现象叫渗透。若在溶液一侧(或浓溶液一侧)外加一压力来阻碍溶剂流动，则渗透速度将下降，当压力增加到使渗透完全停止，渗透的趋向被所加压力平衡，这一平衡压力称为渗透压。若在溶液的一侧进一步增加压力，引起溶剂由溶液侧向溶剂侧(或高浓度溶液侧向低浓度溶液侧)流动，这一现象叫“反渗透”。

当系统准备好后,送水泵开, 进水电磁阀打开, 高压泵开启后将水压过反渗透膜产生产品水(溶剂)。

图1 产水工作流程图

考虑到整个反渗透控制系统所需的输入输出点的个数、控制程序的编排及PLC程序存储器的容量，选用一个具有40路数字量输入、24路继电器输出和4个高速计数器的模块，还有一个4个模拟量输入，2个模拟量输出的模拟量模块。此系统采用了GE的QUICK PANEL 60触摸屏作为显示、交互设备，它通过专用电缆与PLC主机模块相连，主要用于参数设置、警报显示、工作状态指示和系统调试等，触摸屏的使用为系统创建了一个友好的交互环境。

GE PROFICY MACHINE EDITION 是一个包含若干软件产品的环境。其中每个软件产品都是独立的，但是每个产品在相同的环境中运行，这与Office 办公软件包十分相似。它可以包含文字处理软件电子数据表程序，数据库程序和图形显示程序，每个程序能够单独运行。但是它们都具有共同的视觉和感觉界面，编程可用梯形图和指令表。

实施结果

GE公司产品良好的性能也使得此控制系统具有很高的稳定性，这对反渗透机器是很重要的。

选用PLC控制系统综合了几个方面的考虑, PLC与单片机相比驱动能力强, 电气结构简单且稳定性要高, 工业控制计算机价格和维修费用都比PLC要高, 选用PLC控制系统, 不仅能够完全实现所需功能, 又充分利用了系统资源, 降低了整机成本. 使用此系统的反渗透机器已被广泛用于多个国家和地区, 它们现在都在稳定运行, 验证了GE PLC控制系统的良好性能。
