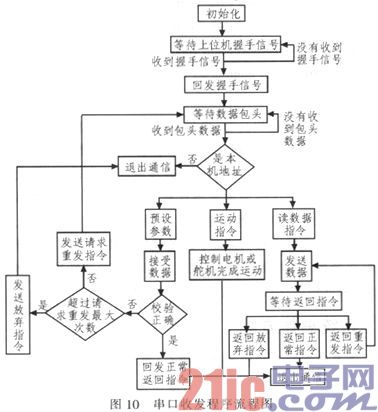

数据由上位机即PC主动发送，下位机即单片机被动等待接收，系统在每次上电初始化时进行一次握手，下位机在接收到的包头数据中匹配自己的器件地址，一致时则接收命令，否则将收到的数据包抛弃。当上层控制器向单片机发送读数据指令r(0x72)时，其数据位均为0;单片机收到指令后，将状态信息填入数据位，回发给上位机。当上位机向单片机发送预设参数w(0x77)数据包时，将参数信息填入相应数据位;单片机收到后，将数据写入EEPROM中并发送反馈，反馈帧以同样的类型、将存好的数据再次读出填入数据位，发送给上位机进行匹配校验。当上位机向单片机发送运动指令m(0x6D)时，将数据位按设定的格式填入数据位;单片机读取并按照指令内容进行运动。

单片机正确接收到除预设参数之外的数据时向主机回发正常返回指b(0x62);若收到上一组主机的数据后发现数据出错，则请求重发指令c(0x63)，主机接收到此回应指令后执行重发操作;若连续通信错误并超过最大限制后则发送的放弃指令q(0x71)。因为不涉及有效数据，所以这三种指令的起始地址、数据长度、有效数据均为0。

4 结束语

本文根据目前贴片机市场上的应用现状，提出了低成本，小型化的设计方案。对贴片机整机的机械结构进行了优化设计。分别对贴片机的机械传动系统，机器视觉系统及运动控制系统给出了设计思路。针对运动控制系统，设计了具体的硬件与软件实现方案，并对整机工作过程进行详细说明。本文设计的贴片机运动控制程序经过调试，达到了预期目标，现已在学校实验室的应用中取得了不错的成果。
