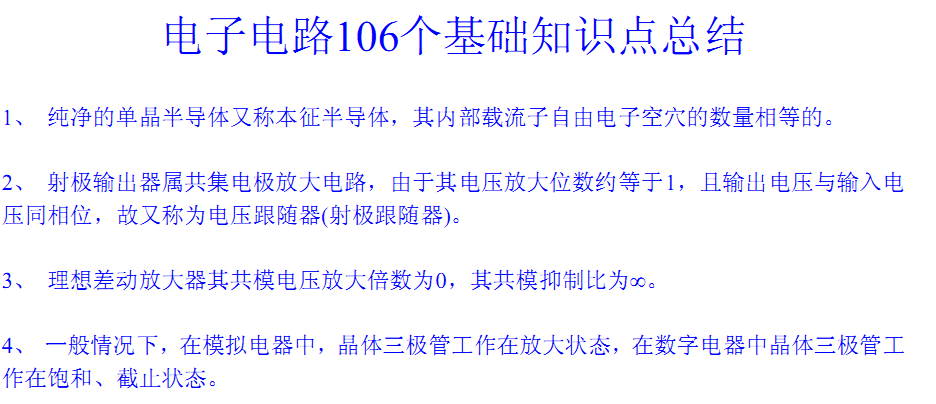

1、 纯净的单晶半导体又称本征半导体，其内部载流子自由电子空穴的数量相等的。
2、 射极输出器属共集电极放大电路，由于其电压放大位数约等于1，且输出电压与输入电压同相位，故又称为电压跟随器(射极跟随器)。
3、 理想差动放大器其共模电压放大倍数为0，其共模抑制比为∞。
4、 一般情况下，在模拟电器中，晶体三极管工作在放大状态，在数字电器中晶体三极管工作在饱和、截止状态。
5、 限幅电路是一种波形整形电路，因它削去波形的部位不同分为上限幅、下限幅和双向限幅电路。
6、 主从JK触发器的功能有保持、计数、置0、置1 。
7、 多级放大器的级间耦合有阻容耦合、直接耦合、变压器耦合。
8、 带有放大环节串联稳压电路由调整电路、基准电路、取样电路和比较放大电路分组成。
9、 时序逻辑电路的特点是输出状态不仅取决于当时输入状态，还与输出端的原状态有关。
10、 当PN结外加反向电压时，空间电荷区将变宽。反向电流是由少数载流子形成的。
11、 半导体具有热敏性、光敏性、力敏性和掺杂性等独特的导电特性。
12、 利用二极管的单向导电性，可将交流电变成脉动的直流电。
13、 硅稳压管正常工作在反向击穿区。在此区内，当流过硅稳压管的电流在较大范围变化时，硅稳压管两端的电压基本不变。
14、 电容滤波只适用于电压较大，电流较小的情况，对半波整流电路来说，电容滤波后，负载两端的直流电压为变压级次级电压的1倍，对全波整流电路而言较为1.2倍。
15、 处于放大状态的NPN管，三个电极上的电位的分布必须符合UC>UB>UE，而PNP管处于放大状态时，三个电极上的电位分布须符合UE>UE>UC。总之，使三极管起放大作用的条件是：集电结反偏，发射结正偏。
16、 在P型半导体中，多数载流子是空穴，而N型半导体中，多数载流子是自由电子。
17、 二极管在反向截止区的反向电流基本保持不变。
18、 当环境温度升高时，二极管的反向电流将增大。
19、 晶体管放大器设置合适的静态工作点，以保证放大信号时，三极管应始终工作在放大区。
20、 一般来说，硅晶体二极管的死区电压大于锗管的死区电压。　
（详细内容请阅读PDF文档）
