本系统采用基于FPGA与DSP协同工作进行视频处理的方案，实现视频采集、处理到传输的整个过程。

    实时视频图像处理中，低层的预处理算法处理的数据量大，对处理速度要求高，但算法相对比较简单，适合于用FPGA进行硬件实现，这样能兼顾速度及灵活性。高层的处理算法结构复杂，适用于运算速度高、寻址方式灵活、通信机制强的DSP芯片宋实现。

    DSP+FPGA架构的最大特点是结构灵活、有较强的通用性、适合于模块化设计，从而能够提高算法效率，同时其开发周期短、系统易于维护和升级，适合于实时视频图像处理。

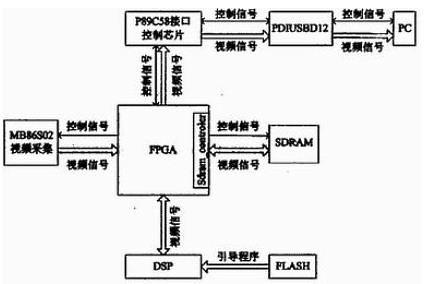

    系统采用模块化的设计方法，将整个系统划分为三部分：视频采集单元、视频处理单元和视频传输单元。

    整个系统以FPGA作为核心控制单元并完成视频信号的中值滤波工作;以DSP作为整个系统的核心处理单元对采集的视频图像信息进行JPEG压缩;在视频传输单元设计了以PDIUSBD12芯片为基础的USB总线，负责视频信号的传输。
