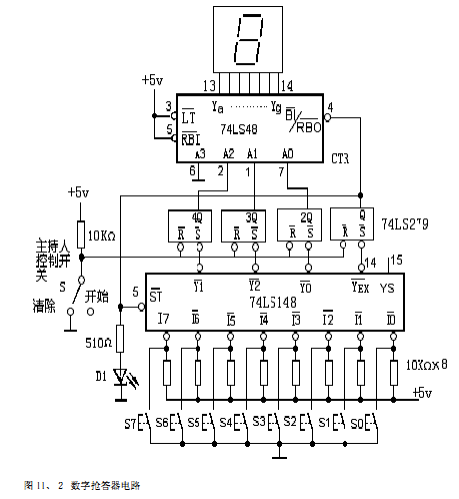

数字抢答器由主体电路与扩展电路组成。优先编码电路、锁存器、译码电路将参赛队的输入信号在显示器上输出；用控制电路和主持人开关启动报警电路，以上两部分组成主体电路。通过定时电路和译码电路将秒脉冲产生的信号在显示器上输出实现计时功能，构成扩展电路。经过布线、焊接、调试等工作后数字抢答器成形。

实验部分

1)、 设计任务与要求
1. 抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0 ~ S7表示。
2. 设置一个系统清除和抢答控制开关S，该开关由主持人控制。
3. 抢答器具有锁存与显示功能。即选手按动按钮，锁存相应的编号，并在LED数码管上显示，同时扬声器发出报警声响提示。选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。
4. 抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如30秒）。当主持人启动"开始"键后，定时器进行减计时，同时扬声器发出短暂的声响，声响持续的时间0.5秒左右。
5. 参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。
6. 如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，定时显示器上显示00。

2)、实验仪器设备:
1. 数字实验箱。
2. 集成电路74LS148 1片，74LS279 1片，74LS48 3片，74LS192 2片，NE555 2片，74LS00 1片，74LS121 1片。
3. 电阻 510Ω 2只，1KΩ 9只，4.7kΩ l只，5.1kΩ l只，100kΩ l只，10kΩ 1只， 15kΩ 1只， 68kΩ l只。
4. 电容 0.1uF 1只，10uf 2只，100uf 1只。
5. 三极管 3DG12 1只。
6. 其它：发光二极管2只，共阴极显示器3只
