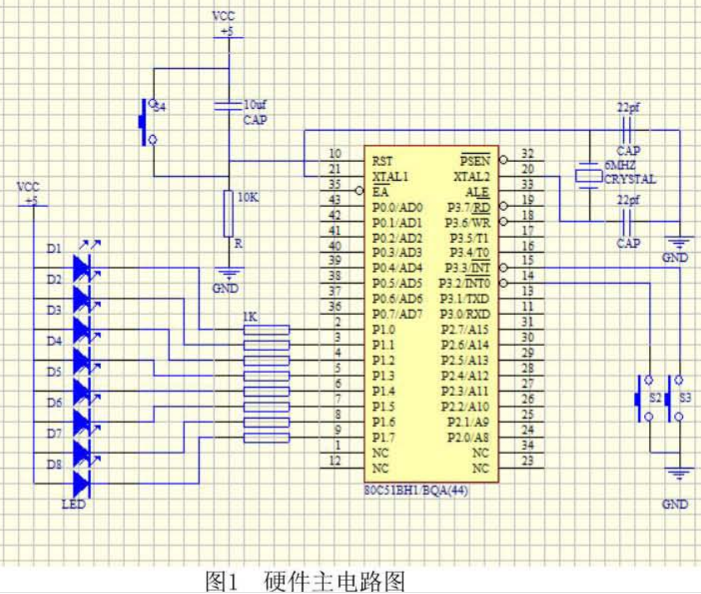

发光二极管显示器简称LED。这种灯具有线路简单、耗电少、成本低、寿命 长等优点，本系统输出结果选用8个LED。LED有共阴共阳之分，本系统采用共阳 型LED，其原理图如图2所示，每端有8个发光二极管，公共端由8个发光二极管的 阳极并接而成，正常显示时公共端接高电平，各发光二极管是否点亮取决于各引 脚上是否是低电平。彩灯闪烁由+5V电源和八个LED发光二极管，八个限压电阻组 成如下图所示是彩灯闪烁系统的主要的外部可视部件。LED显示器有两种不同的 形式：一种是8个发光二极管的阳极都连在一起的，称之为共阳极LED显示器；另 一种是8个发光二极管的阴极都连在一起的，称之为共阴极LED显示器。 由于系统要显示的内容比较简单，显示量不多，所以选用LED既方便又经济。
