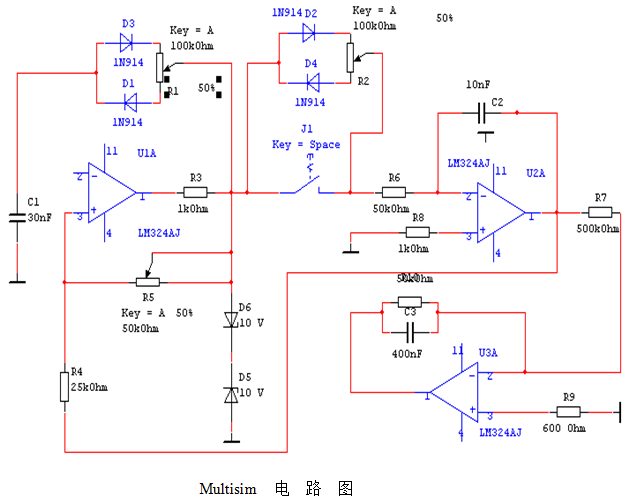

模拟电子电路中，常常需要各种波形信号，如正弦波、矩形波、三角波和锯齿波等，作为测试信号或控制信号等。为了所采集的信号能够用于测量、控制、驱动负载或送入计算机，常常需要将信号进行变换，如将电压变换成电流、将电流变换成电压、将电压变换成频率与之成正比的脉冲。而我要做的就是设计一个能够同时产生正弦波、矩形波、三角波的这样一个电路。
矩形波电压只有两种状态，不是高电平，就是低电平，所以电压比较器是他的重要组成部分；因为产生震荡，就是要求输出状态应按一定的时间间隔交替变化，所以电路中要有延迟环节来确定每种状态维持时间。我选用的事LM358这样一种比较器。
再产生矩形波的电路后面接一个三角波发生器，矩形波输入的前提条件下经过积分获得三角波。
在三角波为固定频率或频率变化很小的情况下，采用低通滤波的方法将三角波变换为正弦波。
