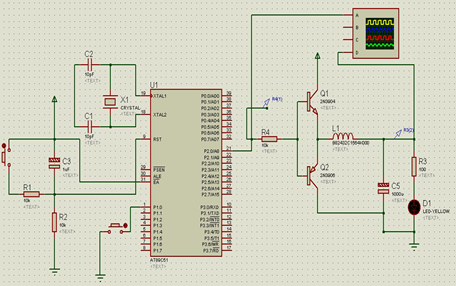

对于控制LED灯有暗到亮或由亮到暗，采用的是脉宽PWM法。它是把每一脉冲宽度均相等的脉冲列作PWM波形，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压，采用适当控制方法即可使电压与频率协调变化。可以通过调整PWM的周期、PWM的占空比而达到控制充电电流的目的。 这次设计利用51单片机产生占空比可变的矩形波，当产生此矩形波的I/O口通过滤波电路再与LED灯相接后，由于输出矩形波占空比不断变化，那么一个周期内有一部分时间LED导通，一部分时间截止，从整体来看有一个平均电压，PWM信号频率很高的，我们无法通过肉眼来观察到每一个周期LED灯亮灭的变化过程，所以只好通过平均电压这样一种方式来决定这个LED的亮的程度了。 随着波形占空比不断变化，LED灯也会有暗到亮再从亮到暗不断变化。
