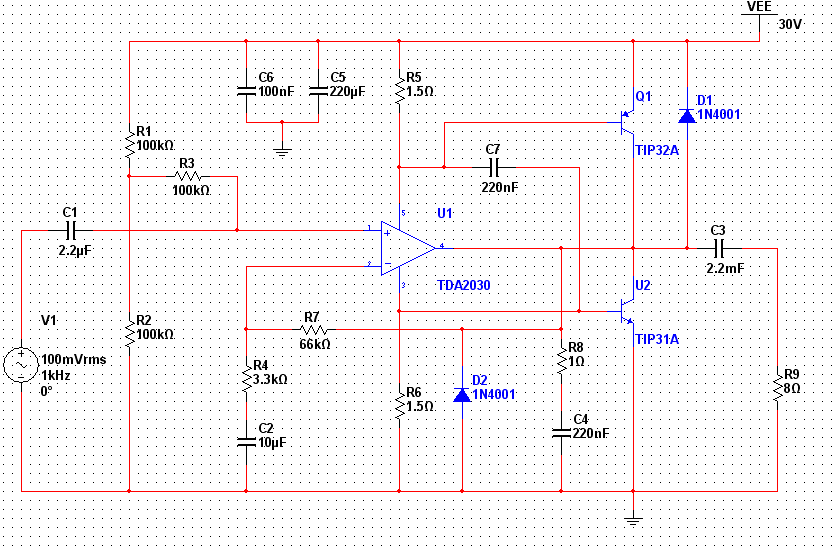

C1为耦合电容，R1、R2和R3有分压作用，电容和电阻都是为了稳定电路的静态工作点，而信号是从运算放大器TDA2030的同相输入端输入，而电路又引入电压串联负反馈电路，驱动级变为了一个同相比列运算放大器，输入信号通过驱动级电路进行放大，而两个三级管工作在放大区，两个三极管是串接，又与运算放大器的输出相接，更好地使输出电流放大，从而增大了输入信号的电压和电流，达到功率放大的目的。
