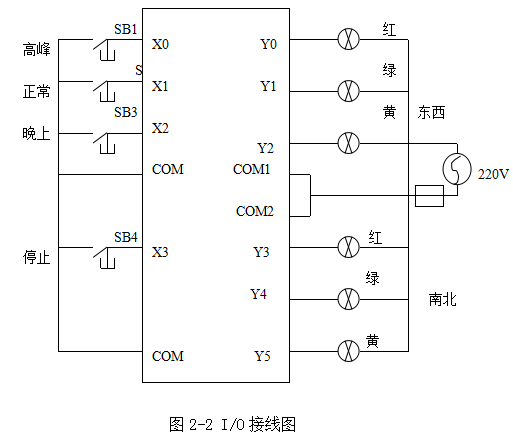

本次模拟交通灯控制系统设计，通过对现代城市交通控制与管理问题的现状的分析，结合交通的实际情况阐述了交通灯控制系统的工作原理，给出了一种简单的城市交通灯控制系统的PLC设计方案。选用FX2N,PLC进行本次设计,在设计中根据交通拥挤情况的不同，将交通信号分为正常时段、高峰时段、夜间三个不同工作方式进行设计。本文使用SFC编制控制程序，在正常时段红灯亮30秒，绿灯亮20秒闪烁5秒，黄灯亮5秒；在高峰时段红灯亮30秒，绿灯亮25秒闪烁3秒，黄灯亮2秒；夜间只黄灯亮，黄灯闪烁按亮0.4秒，暗 0.6秒的规律反复循环。另外设置一个急停按钮，以便应急使用。
