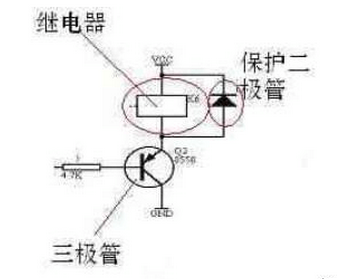

本实验基于AT89S51所设计的，通过单片机的P2.0和P2.1引脚输出低（高）电平时，三极管Q1和Q2饱和导通（截止），+5V电源加到继电器线圈两端，继电器吸合（释放），同时状态指示灯发光二极管也点亮（熄灭），继电器的常开触点闭合（释放），相当于开关闭合（断开）。
