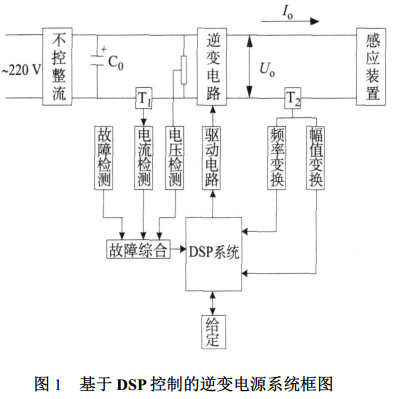

采用基于 DSP 的数字锁相环 (D PLL ) 对高频逆变电源输出频率的实时控制 ,可实现逆变器工作频率对负载谐振频率的同步跟踪 ,确保逆变器开关器件工作在零电压电流软开关 ( ZV ZCS) 状态 ,显著减小功率器件的开关损耗和提高装置效率 。 文中在给出 DSP 控制的逆变电源拓扑结构基础上 ,推出了适用于高频逆变电源的锁相环数学模型 ,在 Z 域中对二阶数字锁相环进行了稳定性分析和动态设计 。 在对锁相环 Z 域传递函数分析的基础上 ,得出二阶数字锁相环的稳定条件 ,并给出数字锁相环的软件实现 ,最后进行了实验验证 。 实验结果表明在 Z 域中对基于 DSP 的二阶数字锁相环的动态分析和设计是合理可行的 。 用此方法设计的电源具有良好的动态响应和抗扰性能 。
