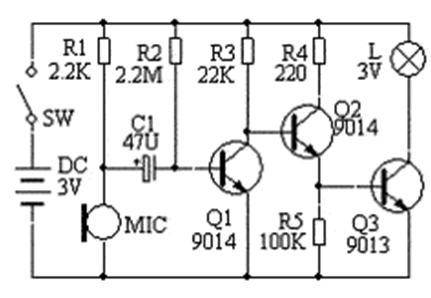

R1为话筒MIC的偏置电阻，R2、R3使Q1处于临界截止状态，当话筒MIC接收到音频信号后，通过C1耦合给Q1基极，在音频信号的正半周加深Q1的导通，Q1还是导通，同时把Q2的基极电位拉低，Q2截止，对电路没有多大影响；在音频信号的负半周使Q1反偏压截止，Q2导通，Q3也导通，小灯炮点亮。
