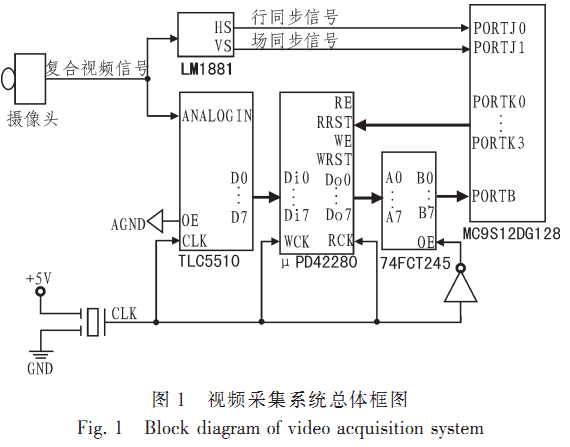

针对视频采集系统需要对摄像头输出的复合视频信号进行快速转化、采样、存储的要求，设计基于高速A/D转换器TLC5510的视频采集系统。模拟视频信号通过A/D转换器转化为8位灰度值，16位微处理器MC9S12DG128B通过普通IO口，控制FIFO存储器uPD42280写入和读取A/D转换结果，实现视频图像数据的高精度采集。分析了主要芯片的工作原理及时序，描述了软件控制图像数据采集流程。并将采得数据经过处理，与实际图像对比。实验结果表明，该系统在单行扫描时间50 ?滋s内能采集160个以上的有效像素点，成像质量高，能满足简单图像处理算法对数据的要求。
