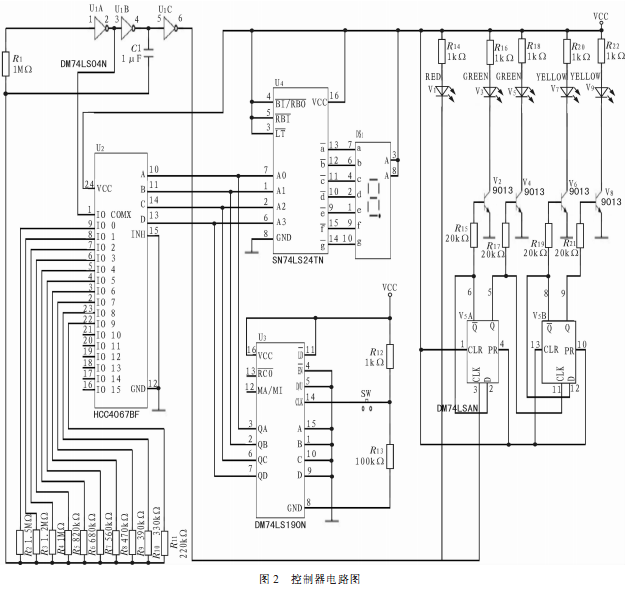

为解决目前市场上销售的LED彩灯控制器闪烁频率不可调或不容易调的问题，设计出一种基于TTL电路的LED可调彩灯控制器，电路采用计数器和按钮开关作为手动档位控制，共有10档可调； 配上译码器和数码管实现档位自动监测显示；由时间振荡电路和16通道多路复用器HCC4067BF组成可调定时器，可产生10组时钟振荡脉冲送入触发器DM74LS74AN；再由双D触发器74LS74作为分频器控制彩灯闪烁频率；通过实际组装电路调试，电路顺利实现了10个档位手动控制，通过改变LED彩灯闪烁频率，提高了LED彩灯控制性能和闪烁效果。
