单相正弦波有源逆变并网电源
时间:11-26 14:42
查看:1297次
下载:162次
简介：

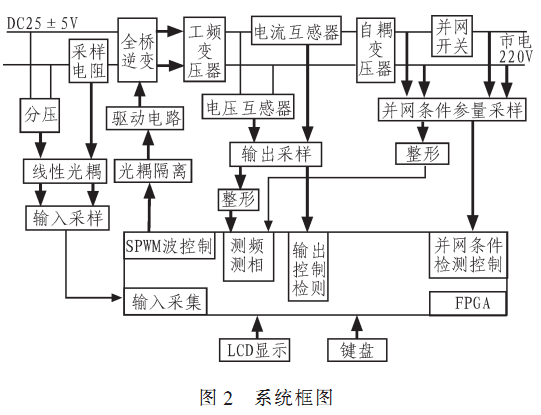

基于有效利用能源的目的，设计了一个电源系统。采用单片机P87C52X2BN和FPGA芯片EP1C6Q240C8N相结合的方法，配合外围电路，实现单相正弦波有源逆变器带负载运行和与220 V市电安全并网。系统主要由单相全桥逆变、数据采集、并网条件检测等几部分组成，其中单相逆变是核心，系统采用全桥逆变，完成DC-AC高效率转换。最终测得满载输出功率为72 W，效率高于85%，输出电压稳定度高，波形失真度小。整个系统安全可靠、稳定性能好、操作简单，具有一定的使用价值。
