74LS161异步置零法构成任意进制计数器的Multisim仿真
时间:11-27 09:36
查看:1509次
下载:162次
简介：

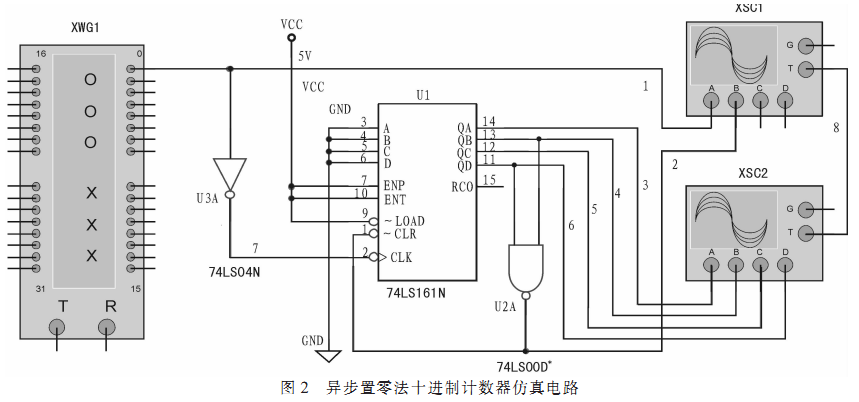

介绍了集成4位二进制计数器74LS161异步置零法构成任意进制计数器的Multisim仿真方案，即以波形方式显示计数器的计数过程、过渡状态形成异步置零信号的过程，用四踪示波器以面板部分重叠显示方法同步显示时钟脉冲信号、异步置零信号及状态输出信号。分析了过渡态及异步置零信号的延时方法，指出了Multisim中74LS161计数器时钟触发方式的错误及修正方法。所述方法的创新点是解决了计数器的工作波形无法用电子实验仪器进行分析验证的问题。
