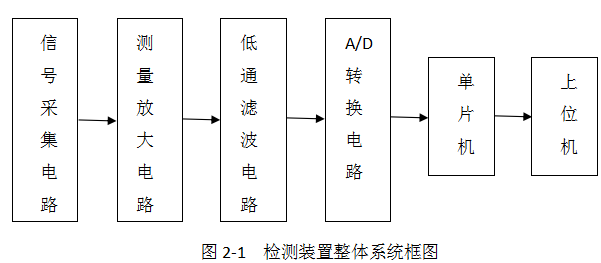

本课题基于应变片扭矩测量的基本原理,利用应变片设计了基于labview的动态扭矩测量系统。由于电桥输出的电信号强度较弱而且容易受到干扰等问题,设计了信号处理电路,使用运算放大器对信号进行放大处理,滤波和整形电路的设计,减少了外界干扰和脉冲的抖动,有效地保证了测量结果的准确性。下位机部分以12位AD芯片来采集数据, 并通过单片机将数据发送至上位机。上位机部分则利用LabVIEW软件来设计虚拟软面板,经过串口通信程序接收来自下位机的数据,并实现了实时波形显示、历史数据调用和数据处理等功能。通过实验和数据分析可以看出,整个测量系统工作稳定,实时性好,测量结果有较高的精度。
