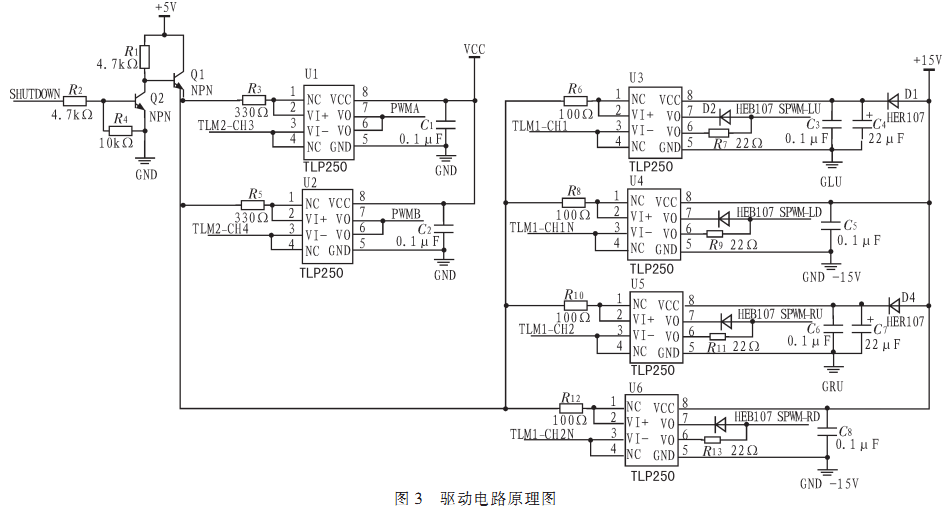

提出一种高性能全数字式正弦波逆变电源的设计方案。该方案分为前后两级，前级采用推挽升压电路将输入的直流电升压到350 V左右的母线电压，后级采用全桥逆变电路，逆变桥输出经滤波器滤波后，用隔离变压器进行电压采样，电流互感器进行电流采样，以形成反馈环节，增加电源输出的稳定性。升压级PWM驱动及逆变级SPWM驱动均由STM32单片机产生，减小了硬件开支。基于上述方案试制的400 W样机，具有输出短路保护、过流保护及输入过压保护、欠压保护功能，50 Hz输出时频率偏差小于0.05 Hz，满载（400 W）效率高于87%，电压精度为220 V±1%，THD小于1.5%。
