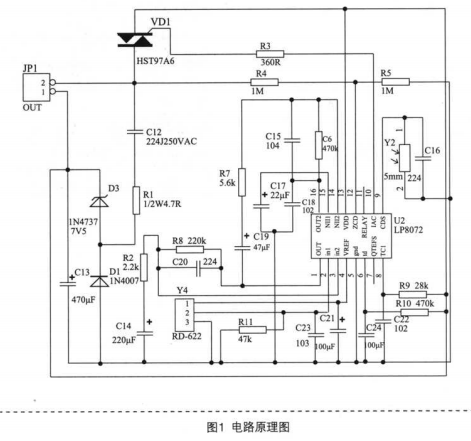

当热释电红外传感器Y4遥测到移动人体发出的微热信号时．就将这种变化的热信号转变为相应的电信号并送入LP8072的2脚，经过内部放大器、信号处理电路后，在10脚就输出较强的控制电信号。9脚是内部放大器增益的控制端．由于9脚接的光敏电阻．在白天受光照时电阻极小．使ICl增益极低．在10脚输出低电平，所以可控硅关断，就相当于断开的开关。而在夜晚时光敏电阻的cds阻值较大．IC具有较大的增益．IC1的10脚就输出足够高的电平，使可控硅导通，这样就相当于闭合的开关。当光敏电阻暴露于灯光下时．由于一旦导通，8脚所接RC阻容元件具有一定的延时功能，从而保持一定时间的高电平输出。
