CEPARK L298N步进电机测试说明.doc
时间:01-23 10:43
查看:3424次
下载:162次
简介:
1. 测试环境:STC89C52RC
晶振:11.0592M
CEPARK L298N驱动板(高级版)
28byj-48 5V 4相5线步进电机

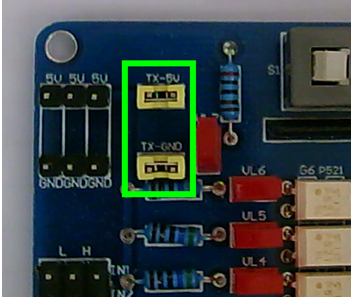

2. 连接跳线TX-5V,TX-GND。

3. 连接跳线EN12, EN34。

4. 接电源线

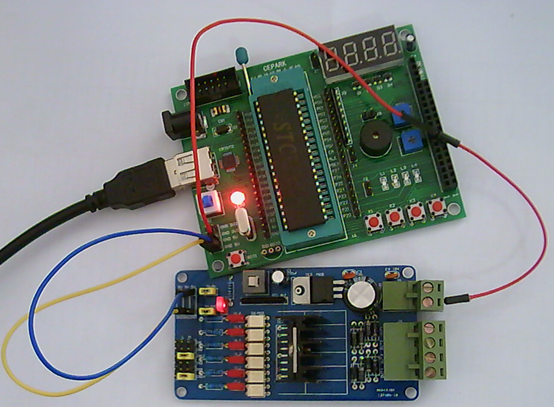

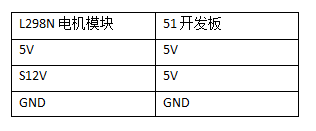

用杜邦线分别连接电机模块和51开发板的以下引脚:

说明:5V输入是给芯片L298N供电的,这个输入必须是5V.
S12V输入电压是给电机供电的,根据你的电机电机电压提供对应的值。比如你的电机是12V的,这个引脚应该输入12V.比如我这里使用的是5V步进电机,所以,S12V输入的是5V.
如图:

5. 接模块的控制端,单片机的IO和电机模块控制引脚连接。
用杜邦线分别连接电机模块和51开发板的以下引脚:

注意:单片机的P0口需要带上拉电阻,如果你的单片机板子的P0不带上拉电阻,可以把程序中的驱动IO换成其他口。

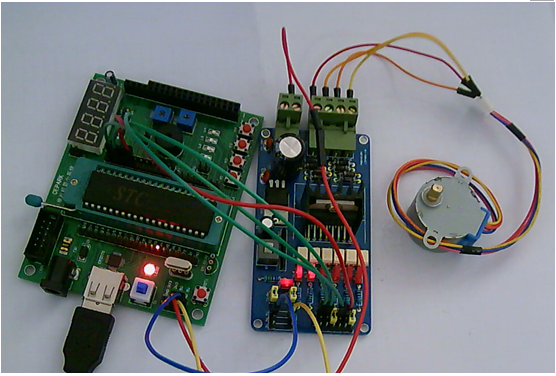

接线如下图

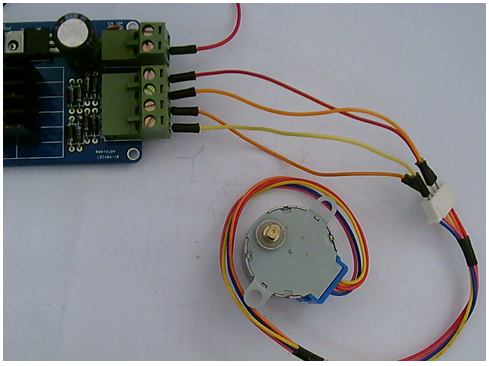

6. 用面包板插线分别连接电机模块和步进电机的相应引脚,这里以四相5线步进电机为例。

提示:1)L298N电机模块接线端子的名称说明在板子的背面。
2)步进电机接口红线对应的引脚是1脚,接下来就是2脚、3脚……..。

7. 接线连接好后,将配套的测试程序下载到51单片机中,打开L298N电机模块上的电源开关S1,这是你会发现电机模块上的VL7、VL6、 VL5、VL3、VL2指示灯点亮,VL4、VL1熄灭。
同时步进电机开始转动。
