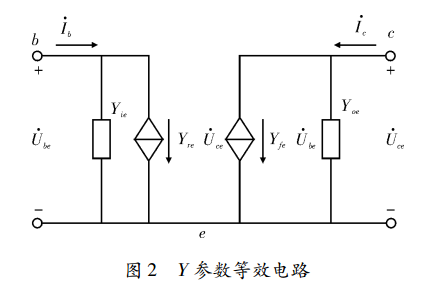

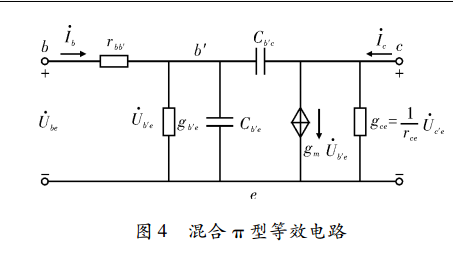

晶体管高频小信号等效电路模型可用两种方法得到:一是把晶体管视为一个二端口网络,列出电流、电压方程式,拟定满足方程的网络模型,常采用Y参数模型;二是根据晶体管内部发生的物理过程来拟定的模型,即π型参数模型;同一个晶体管应用在不同场合可用不同的等效电路表示,同一晶体管的各种等效电路之间又应该是互相等效的,各等效电路中的参数可互相转换。
