本实例可以分为5部分，如图1所示。

图1 系统组成原理框图

下面将对这5部分分别进行说明。

（1）复位电路。

上电时，对复位电路中的电容充电，也是对PIC单片机进行上电复位的过程，在这一过程中，还可以手工直接按动上电复位中的按键，对其进行复位。

（2）时钟电路。

时钟晶振可以采用主频为0～20MHz的晶振，接法如图2所示。

图2 复位电路和时钟电路

（3）独立式键盘输入。

通过PlC16F877的端口D直接输入，在实际电路实现时，由于会产生抖动，所以，在编程时要采用100ms的延时进行复查，确定后再输出数据。

（4）LED输出。

通过PIC16F877的端口C输出，利用PIC16F877的强大的驱动能力直接驱动LED实现，为保护PIC16F877和LED，要为LED串联一个100Ω的电阻。

（5） PIC16F877。

这是系统的核心部分，上电复位后，系统就开始对端口D进行扫描，延时100ms后进行复查，如果端口D的值没有变化，就将得到的端口D的值输出到端口C，驱动LED显示结果。

电路中的PIC单片机的硬件电路如图2所示，包括复位电路和时钟电路两部分，输入电路如图3所示，输出显示电路如图4所示。

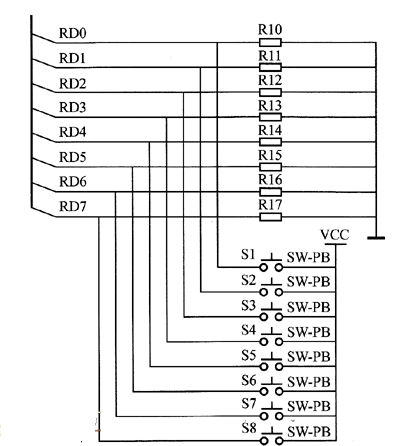

图3 输入电路

图4 输出显示电路

复位电路采用典型复位电路的接法，这种接法不仅可以在上电时自动复位，还可以在程序运行中手动复位，手动复位时，只需要按下复位电路中的按键即可。时钟电路中的晶振采用0～20MHz的晶振，但是要注意，时钟晶振的时钟周期是单指令的运行周期，所以在编程中，如果用到延时程序，要用相应的时钟周期来计算程序中设置的延时次数。

本实例用到了PIC16F877的端口C和端口D，其中，端口C作为输出端口，端口D作为输入端口。PlC16F877的LO端口驱动能力很强，可以直接驱动LED，为了保护PIC16F877和LED，为LED串联一个100Ω的保护电阻。输入按键的一端接到电源，另一端接到PlCl6F877的端口D中的一位输入，同时，接到单片机的一端还要外接一个阻值较小的电阻并接地。
