ULN2003模块步进/直流电机驱动板控制板调速板 送C语言程序

ULN2003模块步进/直流电机驱动板控制板调速板 送C语言程序

所需资金:17

人气值:407

购买数量:

淘宝直接购买

产品介绍:

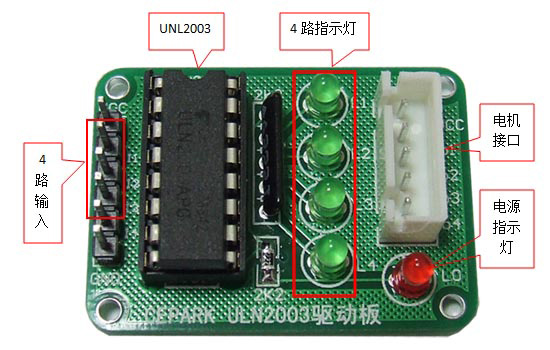

【产品概述】

1. 板子尺寸:28mmx38mm,标准双面板设计,小巧精致。

2、使用ULN2003驱动芯片,500mA。

3、板载4路高亮绿色发光二极管指示工作状态。

4、板载红色电源指示灯。

5、配有步进电机标准接口,使用时可直接插拨。

6、电机接口中四路输出O1~04,分别对应四路输入I1~I4。

7、支持1路步进电机、2个直流电机。

套件配送51单片机参考程序,用户手册!资料下载:http://file.cepark.com

【接线说明】

使用步进电机接线方式:

  • 4路输入端I1、I2、I3、I4对应的接到单片机的4根IO线;
  • 电机接口直接插接步进电机的接头,注意插座凹槽与接头的凸起的一面对应。

直流电机接线:

  • 任意选取4路输入端中的一路连接单片机IO;
  • 直流电机接到电机插座上对应的输出端。
【发货清单】

ULN2003驱动控制板模块 1个

配套资料下载: http://pan.baidu.com/share/link?shareid=3355890336&uk=3472988728 密码:a58l
