畅学51/AVR/PIC/430/ARM/ STM32六合一开发学习套件

畅学51/AVR/PIC/430/ARM/ STM32六合一开发学习套件

所需资金:1168

人气值:1496

购买数量:

淘宝直接购买

产品介绍:

【产品概述】

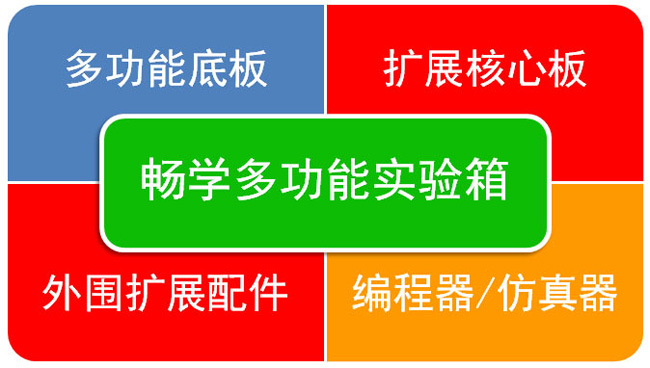

CEPARK 畅学系列多功能开发学习板/实验箱采用CEPARK独创的开放接插式扩展设计,通过功能底板加扩展核心板双板合一模式组合为多功能开发学习板。

配套功能底板长24厘米、宽18厘米、厚1.6毫米,板载19个功能芯片,集成38大功能及接口,为目前全网第一大开发学习板PCB,功能模块数量也居全网第一,遥遥领先于同类产品。

配套扩展核心板长9.5厘米、宽6厘米,即可直接插到功能底板组合为多功能开发学习板,也可以作为一个最小系统核心板单独使用,灵活度高、扩展性极强。

【发货清单】

畅学开发学习板/实验箱(豪华版)为51、AVR16、PIC、MSP430、ARM、STM32超强组合套装,具体配置如下:

实验箱底板:

  1. 畅学多功能底板 1块
  2. 配套USB线(A-mini) 1根
  3. 跳线帽 5个
  4. 1P杜邦线 10根
  5. 2P杜邦线 2根
  6. 3P杜邦线 2根
  7. 5P杜邦线 2根
  8. 8P杜邦线 2根
  9. 实验箱底板配套资料光盘 1张
  10. 19cmx25cmx8.5cm配套铝箱 1个
  11. 配套2.8"TFT 带触摸彩屏个
  12. 配套0.96" OLED液晶 1个
  13. CR1220纽扣电池1个(默认陆运包括,航空快递禁用不发此电池)

扩展核心板:

  1. CX-51单片机核心板 1块
  2. 板载STC12C5A60S芯片 1个
  3. CX-AVR单片机核心板 1块
  4. 板载MEGA16A芯片 1个
  5. CX-PIC单片机核心板 1块
  6. 板载PIC16f877a芯片 1个
  7. CX-MSP430单片机核心板 1块
  8. 板载MSP430F149芯片 1个
  9. 51/AVR/PIC/MSP430核心板配套资料光盘 1张
  10. CX-STM32最小系统核心板1块
  11. 板载STM32F103C8T6芯片1个
  12. CX-ARM最小系统核心板1块
  13. 板载NXP LPC2103芯片一个
  14. ARM7&STM32 核心板配套资料光盘 1张
  15. 11.0592M晶振 2个
  16. 12M晶振 2个
  17. 24M晶振 2个
  18. 配套USB供电线(A-mini) 3根
  19. 跳线帽 10个
  20. CR1220纽扣电池2枚

实验箱配件包:

  1. 霍尔传感器 1个
  2. 火焰传感器 1个
  3. 光敏二极管 1个
  4. 光敏电阻 1个
  5. DS18B20温度传感器1个
  6. 5V4相步进电机 1个
  7. 5V直流电机 1个
  8. 128兆SD卡 1个
  9. 38K红外遥控器1个
  10. 8x8红绿双色点阵 1个
  11. 9针9孔串口线 1根
  12. USB转232串口线 1根
  13. SST8E516RD 仿真芯片 1个
  14. AT89S52芯片 1个
  15. LCD 1602带背光 1个
  16. LCD 12864中文字库带背光 1个

配套编程器/仿真器:

  1. 51/AVR USB-ASP 编程器1个
  2. USB接口 AVR JTAG仿真器 1个
  3. PIC- KIT3编程器 1个
  4. MSP-FET430 UIF仿真器1个
  5. JLINK V8仿真器 1个
  6. 加长10芯下载线 2根
  7. 6芯下载线带插针排线 1根
  8. 20芯下载线 1根
  9. 14芯下载线1根
  10. USB数据线(A-B)2根
【十大亮点】

1. 开放接插式扩展设计

    开发学习板由功能底板加扩展核心板组成,功能底板主要为开发学习板基础资源部分,扩展核心板为MCU最小系统部分,通过将外部资源与核心电路分开设计、组合使用,可以使1套功能资源硬件部分为N多个扩展核心板共用,这种功能底板和核心板既可以分别单独使用、也可以组合一起使用的开放接插模式,可以极大的共享基础资源功能,实现无穷尽的扩展。



2. 支持多种芯片MCU

    1个扩展核心板支持1种或者几种甚至几十种芯片,通过扩展51、AVR、PIC、MSP430、ARM、STM32、M0等各种核心板,从而实现对各种芯片的支持扩展,最终实现支持常见主流各种芯片MCU达几十种甚至数百种之多,而一般开发学习板仅能支持1、2种相近类型的芯片。

3. 功能模块独立化设计

    根据我们多年来的开发经验以及现有各种开发学习板用户的反馈建议,此款开发板采用最新理念----各功能模块完全独立,互不干扰,减小初学者编程误区。同时可加强初学者对主板硬件电路的认识,尽快熟悉硬件电路,快速入门。在一般开发学习板中不能同时使用的硬件资源,这里可以合理分配IO后共用,极大的增加了模块间组合的灵活性。

4. 超大的多功能底板

    由于多功能底板板载功能模块多,并且考虑布局优化、各个模块独立、不重叠、不冲突,功能底板主板尺寸达到240*180mm,扩展核心板95*60mm,功能底板板载19个芯片,集成38个功能模块及接口,并且主板和扩展核心板分别将芯片IO全部引出,扩展性极强。

5. 标配2.8寸触摸TFT彩屏 320x240像素 最高26万色

    标配2.8寸带触摸TFT真彩屏,可显示丰富多彩的内容,包括字符、汉字、图形、图像、图片等等,综合 12864汉字单色屏和1602字符屏功能。提供完善的底层驱动以及多种形式的参考实例源码,不止一般的色条显示及图片显示,更有触摸坐标动态提示、触摸写字,画点、画线、局部刷新、界面演示等多种实用性强的实例源码。

6. 标配0.96寸OLED液晶屏 128x64像素完美替代LCD12864

    OLED为自发光材料,不需用到背光板,无需背光即可显示,具备轻薄、省电等特性,同时视角广、画质均匀、反应速度快、较易彩色化、用简单驱动电路即可达到发光,为众多新型仪器设备所采用,本模块可以学习OLED控制使用,提供详细底层驱动以及大量实例例程源码。

7. 双路电源供电双保护

    多功能底板和核心板均可以通过USB接口单独或者同时供电,一般情况单独供电即可,如需要带大功率外围模块则可以双供电保证大功率模块正常供电。底板和核心板分别带有自锁开关,分别控制底板和核心板电源,并且底板和核心板电源输入端分别带有自恢复保险丝,可以分别有效保护底板和核心板输入电源不至于过载,即使双电源供电也能分别提供有效的过载保护,板载硬件资源更安全 。

8. 板载多电压支持 多电源输出扩展

    一般板子只能提供1种电压,而本板则板载多个电源电路,同时支持5V、3.3V和1.8V 3种电压以给各种不同需求的模块供电。同时考虑到扩展,提供多组电源输出引脚,包括+5V电源引出6组、3.3V电源引出6组、1.8V电源引出6组、GND引出6组,多达24个不同电源引脚可以方便扩展各种电压需求的功能模块。

9. 配套多功能上位机及下位机软件

    提供多个配套上位机软件,提供下位机软参考实例,提供上位机软件通讯协议规则,方便二次开发。

10. 配套海量高质量实例源码 全网第一

    我们配有全网最多的开发学习板配套的精心设计的实例源代码,配套源码按不同种类芯片MCU分别成套提供,每种芯片配套的程序又分为3大类型:

1)配套测试程序,针对不同核心板会提供对应芯片的配套测试程序,使用本测试程序对整板功能资源进行硬件测试;

2)基础实例代码,针对每个模块的基础实例源码,每个功能模块有多个源码支持,每个源代码都有详细注释,由简单到复杂,由单文件到多文件;

3)综合实例代码,综合多个模块功能的复杂应用设计实例,按工程项目标准规范设计的综合实例代码,循序渐进教你学习,部分实例程序拿出来就能做成产品化应用设计。

适用人群

适用用户

  1. 电子、计算机、自动控制等相关专业学生
  2. 硬件设计、单片机开发人员
  3. 电子相关专业院校、教师,用于教学
  4. 具备一定的C语言和硬件知识的电子爱好者

如果您是以上人群之一,并且需要板载资源模块比较多并且独立设计、可以自由组合使用,那么本多功能开发学习板是您的不二选择。

经常使用多种芯片开发设计的研发设计人员,想同时学习多种芯片开发设计的或现在正在学习一种芯片开发下来还有计划学习其他芯片开发的学生及工程师,尤其是开设有电子相关专业的大专院校、高职高专更适合选择本多功能开发学习板作为教学仪器设备。

不适用用户

  1. 无C语言基础、无任何硬件电路基础
  2. 硬件设计、单片机开发人员偶尔一次的简单项目开发
  3. 电子、计算机、自动控制等相关专业学生为应付一次毕业设计或者一次电赛
  4. 其他只为一个简单设计开发需求,或者只为学习某一个单一功能模块用户

如果您是以上人群之一,并且不需要太多开发板硬件资源及功能,那么您选择一款最小系统核心板或者一个普通的满足当前需求的简单的开发学习板即可。
