OLED 液晶屏 0.96寸 12864液晶屏

OLED 液晶屏 0.96寸 12864液晶屏

所需资金:42

人气值:475

购买数量:

淘宝直接购买

产品介绍:

【产品概述】

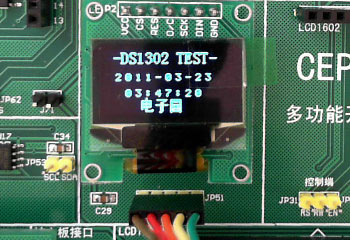

CEPARK OLED显示模块采用台湾悠景科技的0.96寸OLED显示屏,分辨率128x64。SPI操作,只需4根信号线就可以对其进行操作,节省MCU管脚。高亮度,低功耗,显示效果一流。

Diagonal Screen Size 0.96"
Color Mono
Module Construction COG
Product UG-2864HLBEG01
Driving Method Passive Matrix
Number of Pixels 128×64
Active Area(mm) 21.74×10.86
Panel Size(mm) 26.70×19.26×1.45
Pixel pitch(mm) 0.17×0.17
Pixel Size(mm) 0.154×0.154
Weight 1.54
Duty 1/64
Pins 30
Color Monochrome(Light Blue)
Porwer Supply Voltage 2.6~3.5V
Frame Rate 100 Frames/Sec
Operating Temperature -30~70℃
Storage Temperature -40~80℃
Drive IC SSD1306
Brightness 100 (Min) cd/m2
Power Consumption 120(Typ) cd/m2
Driving Voltage 9V
Interface Parallel /I2C/ 4-wire SPI
Folding Ability Folding Type
Assembly Soldering



OLED显示自发光,无需背光源,无论白天夜晚显示明亮锐利!效果远超液晶显示。

  • 全屏点亮显示 整机耗电约22.75mA;
  • 普通汉字整屏显示,耗电约5mA;
  • 全黑不显示不休眠,耗电1.2mA;
  • 休眠状态 约几百uA
