光敏二极管传感器模块 智能小车机器人感光配件电子DIY

光敏二极管传感器模块 智能小车机器人感光配件电子DIY

所需资金:20

人气值:363

购买数量:

淘宝直接购买

产品介绍:

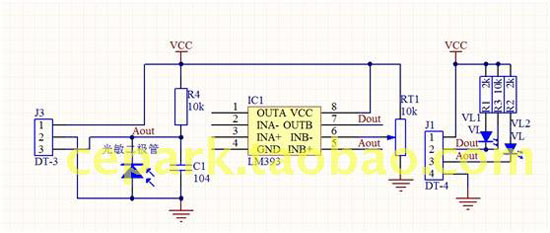

【模块原理图】

【模块描述】
  1. 光敏二极管可以检测周围环境的亮度和光强(与光敏电阻比较,方向性比较好,可以感知固定方向的光源)
  2. 灵敏度可调(通过可调电阻调节)
  3. 比较器采用LM393芯片,工作稳定
  4. 工作电压3.3V-5V
  5. 两种输出:模拟量电压输出(AO)/数字开关量输出(DO)
  6. 电源指示灯(红色)和数字开关量输出指示灯(绿色)
  7. 设有固定螺栓孔,方便安装
  8. 小板PCB尺寸:3.8cm * 1.63cm

说明:本模块同时支持光敏二极管、光敏电阻、火焰传感器、霍尔传感器四种传感器。

模块上留有圆孔插座,可以很方便的更换传感器,一板多用。

【模块接口说明(4线制)】
  1. VCC外接3.3V-5V电压(可以直接与5v单片机和3.3v单片机相连)
  2. GND外接GND
  3. DO小板数字量输出接口(0和1)
  4. AO小板模拟量输出接口
【使用说明】
  1. 光敏二极管模块对环境光强最敏感,一般用来检测周围环境的亮度和光强,在大多数场合可以与光敏电阻传感器模块通用,二者区别在于,光敏二极管模块方向性较好,可以感知固定方向的光源。
  2. 模块在无光条件或者光强达不到设定阈值时,DO口输出高电平,当外界环境光强超过设定阈值时,模块D0输出低电平;
  3. 小板数字量输出D0可以与单片机直接相连,通过单片机来检测高低电平,由此来检测环境的光强改变;
  4. 小板数字量输出DO可以直接驱动本店继电器模块,由此可以组成一个光电开关;
  5. 小板模拟量输出AO可以和AD模块相连,通过AD转换,可以获得环境光强更精准的数值;
【发货清单】
  1. 光敏二极管传感器模块 1个
  2. 光敏二极管传感器1个
  3. 杜邦线 4根

配套资料下载: http://pan.baidu.com/share/link?shareid=3295347981&uk=3472988728

密码:epwd
