霍尔传感器模块 机器人智能小车电机测速计数DIY配件

霍尔传感器模块 机器人智能小车电机测速计数DIY配件

所需资金:20

人气值:475

购买数量:

淘宝直接购买

产品介绍:

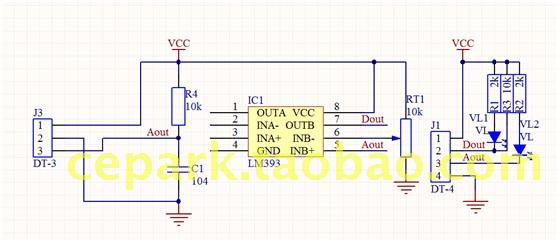

【模块原理图】

【模块描述】
  1. 采用3144霍尔元件,施密特触发,高灵敏度
  2. 切割磁感线时有电平变化,适用于马达测试。
  3. 工作电压:DC 3.3V-5.5V(最佳电压为5V)
  4. 检测距离:1mm至17MM最佳距离为5MM
  5. 电源指示灯(VL2)和数字开关量输出指示灯(VL1)
  6. 设有固定螺栓孔,方便安装
  7. 数字量脉冲信号DO输出,可直接接单片机
  8. 小板PCB尺寸:3.8cm * 1.63cm

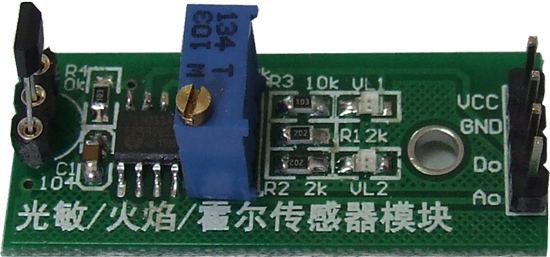

说明:本模块同时支持光敏二极管、光敏电阻、火焰传感器、霍尔传感器四种传感器。

模块上留有圆孔插座,可以很方便的更换传感器,一板多用。

【小板接口说明(3线制)】
  1. VCC外接3.3V-5V
  2. GND外接GND
  3. DO小板数字量输出接口(0和1)
【工作原理】
  • 模块工作时当霍尔传感器遇过磁性时,霍尔元件感应到磁力,模块0端输低电平,磁性物体远离时超过霍尔检测的距离时,霍尔元件检测不到磁力,这时模块输出高电平。
  • 霍尔元件是应用霍尔效应的半导体。一般用于电机中测定转子转速,如录象机的磁鼓,电脑中的散热风扇等;是一种基于霍尔效应的磁传感器,已发展成一个品种多样的磁传感器产品族,并已得到广泛的应用。
  • 按照霍尔开关的感应方式可将它们分为:单极性霍尔开关、双极性霍尔开关、全极性霍尔开关。单极性霍尔开关的感应方式:磁场的一个磁极靠近它,输出低电位电压(低电平)或关的信号,磁场磁极离开它输出高电位电压(高电平)或开的信号,但要注意的是,单极性霍尔开关它会指定某磁极感应才有效,一般是正面感应磁场S极,反面感应N极。

说明:霍尔传感器模块只有数字量有输出,没有模拟量输出。由于本模块可同时支持多种传感器,AO接口是其他传感器输出模拟量时的输出接口。

【测试说明】

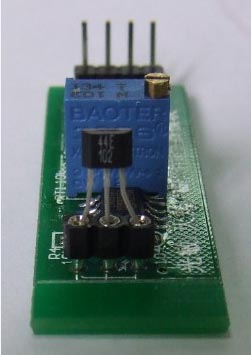

  1. 将霍尔传感器插入电路板最左端圆孔插座中,注意,传感器凸起的一面(带字的一面)朝外,如图所示

  2. 模块VCC接开发板VCC
  3. 模块GND接开发板GND
  4. 接好VCC和GND,模块电源指示灯VL2会亮
  5. 将模块放置到没有电磁的地方,调节可调电阻,使得灯VL1灭。
  6. 然后用磁铁接近霍尔传感器,此时输出信号指示灯VL1点亮,如果指示灯不亮,将磁铁换一个极性靠近传感器。当磁铁离开霍尔传感器时,VL1熄灭。
【发货清单】
  1. 霍尔传感器模块 1个
  2. 霍尔传感器 1个
  3. 杜邦线 4根

配套资料下载: http://pan.baidu.com/share/link?shareid=3295347981&uk=3472988728
密码:epwd
