学习套件> 应用模块> ULN2003 控制板/步进电机控制模块/直流电机驱动模块 送程序
ULN2003 控制板/步进电机控制模块/直流电机驱动模块 送程序

ULN2003 控制板/步进电机控制模块/直流电机驱动模块 送程序

所需资金:24

人气值:723

产品介绍:

超值三件套

ULN2003控制模块+直流电机+步进电机3件套

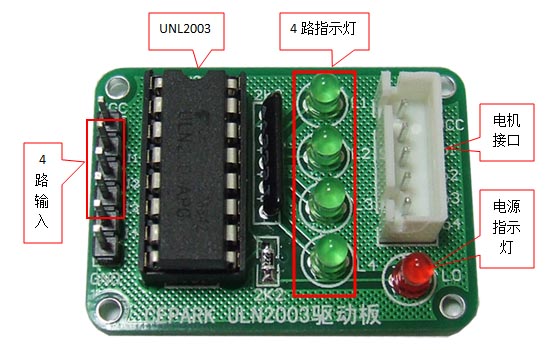

【产品概述】

1. 板子尺寸:28mmx38mm,标准双面板设计,小巧精致。

2. 使用ULN2003驱动芯片,500mA。

3. 板载4路高亮绿色发光二极管指示工作状态。

4. 板载红色电源指示灯。

6. 配有步进电机标准接口,使用时可直接插拨。

7. 电机接口中四路输出O1~04,分别对应四路输入I1~I4。

8. 支持1路步进电机、2路直流电机。

【接线说明】

使用步进电机接线方式:

  • 4路输入端I1、I2、I3、I4对应的接到单片机的4根IO线。
  • 电机接口直接插接步进电机的接头,注意插座凹槽与接头的凸起的一面对应。

直流电机接线:

  • 任意选取4路输入端中的一路连接单片机IO。
  • 直流电机接到电机插座上对应的输出端。
【发货清单】
  • 1. ULN2003驱动控制板模块 1个
  • 2. 直流电机 1个
  • 3. 步进电机 1个
【步进电机参数】
  • 直径:28mm
  • 电压:5V
  • 步进角度:5.625 x 1/64
  • 减速比:1/64
  • 5线4相 可以用普通uln2003芯片驱动,也可以接成2相使用 可以配套开发板使用,直接插接,方便使用 步进电机在开发板上使用



更多步进电机详细介绍点击此链接查看 >>
