所需资金:32

人气值:923

产品介绍:

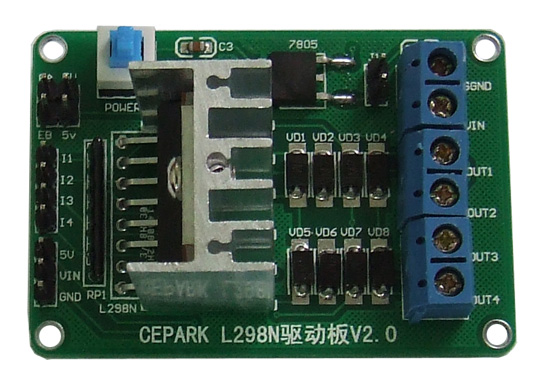

CEPARK L298N 电机驱动模块

送杜邦线+铜柱+螺母+插线!

【发货清单】

1. L298N模块 1个

2. 杜邦线 8根

3. 插线 6根

4. 铜柱螺母 4对

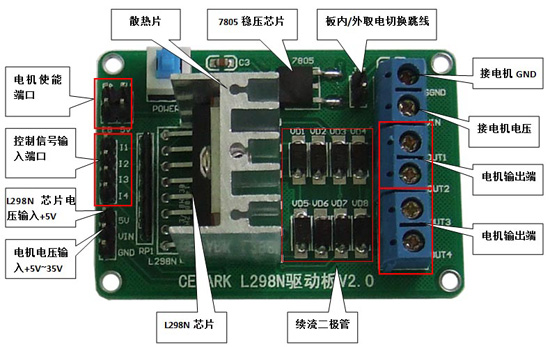

【功能标注】

【产品简介】

模块采用ST公司的L298N芯片,L298N芯片可直接对电机进行控制,无须隔离电路,通过单片机的IO输入改变芯片控制端的电平,即可以对电机进行正反转、停止的操作,非常方便。

可以直接驱动两路3-30V直流电机,并提供了5V输出接口,可以给5V单片机电路系统供电,支持3.3VMCU控制,可以方便的控制直流电机速度和方向。

支持2相步进电机、一路5线4相步进电机,是智能小车必备。

【产品参数】

1.驱动芯片:L298N双H桥直流电机驱动芯片。

2.驱动部分端子供电范围Vs:+5V~+35V; 如需要板内取电,则供电范围Vs:+7V~+35V。

3.驱动部分峰值电流Io:2A。

4.逻辑部分工作电流范围:0~36mA。

6.控制信号输入电压范围(IN1 IN2 IN3 IN4):
低电平:-0.3V≤Vin≤1.5V
高电平:2.3V≤Vin≤Vss。

7.使能信号输入电压范围(ENA ENB):
低电平:-0.3≤Vin≤1.5V(控制信号无效)
高电平:2.3V≤Vin≤Vss(控制信号有效)。

8.最大功耗:20W(温度T=75℃时)。

9.存储温度:-25℃~+130℃。

10.驱动板尺寸:58mm*40m。

【接口说明】
  • EA EB:电机驱动使能端,插上跳线帽使能。也可以直接接单片机IO口控制。
  • I1 I2 I3 I4:电机控制输入端,直接接单片机的IO口。
  • OUT1 OUT2 OUT3 OUT4:电机接线端子。
  • SGND:接电机的GND。
  • VIN:电机电源输入端,电压范围+5V~+35v,板内取电时+7V~+35V。
  • +5V:+5V电源输入/输出端。利用板子外面的电源给L298N芯片供电时,可以芯片电源的输入端口。板内取电的时候也可以作为+5V电源引出脚。



更多步进电机详细介绍点击此链接查看 >>
