场效应管缓冲区偏差计算器

创建时间:2014-11-17 16:29:28使用:1612次收藏:6次
常用工具请点击右上角【收藏该工具】添加到 用户中心—“” 随时使用  ↑↑↑
x

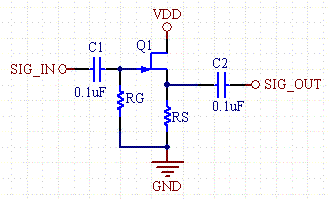

    一款JFET缓冲区(共漏放大器)是很有用的,因为与晶体管相比它具有非常高的输入阻抗。

 输入数值:
N沟道场效应管缓冲区偏差
VDD (V)
Desired VRS (V)
Vp or VGS(off) (Pinch off Voltage, negative)
截止电压:
(V)
IDSS (Zero Gate Voltage Drain Current)
  零栅电压漏极电流:
(mA)


 输出结果:
IDS (mA)
RS (Ω)
VGS (V)

Equations:

IDS= IDSS(1-VGS/Vp)2

RS= VRS/IDS

VGS 称为门极-源极间遮断电压或者截止电压,用VGS (off)示。n沟道JFET的情况则VGS (off) 值带有负的符号,测量实际的JFET对应ID =0的VGS 因为很困难,在放大器使用的小信号JFET时,将达到ID =0.1-10μA 的VGS 定义为VGS (off) 的情况多些。
