差动放大器计算器

创建时间:2015-04-17 11:57:25使用:2456次收藏:18次
常用工具请点击右上角【收藏该工具】添加到 用户中心—“” 随时使用  ↑↑↑
x

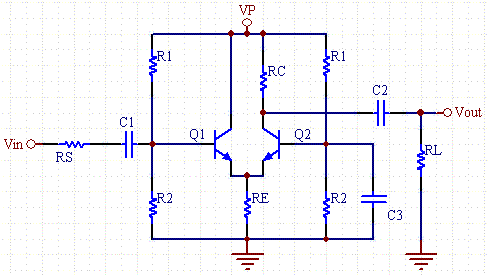

这个计算器计算偏置电压和电流,以及增益和频率响应。

 输入数值:
R1: (KΩ)
R2: (KΩ)
RC (Collector resistor)集电极电阻: (KΩ)
RE (Emitter resistor)发射极电阻: (KΩ)
VP (Supply Voltage)电源电压: (V)
Beta (DC Current Gain)直流电流增益:
VBE (Base to emitter drop)基极-发射极压降: (V)
Rs (Source Resistance): 电源内阻: (Ω)
RL (Load resistor)负载电阻: (Ω)
fT (Current Gain BW Product)电流增益带宽: (MHz)
CCB (Cu Collector-Base Cap.)
集电极与基极间电容:
(pF)
CBE (Cπ, Base-Emitter Cap.)
基极和发射极之间的电容(可选):
(pF)

 输出结果:
VC (Collector Voltage)集电极电压: (V)
VE (Emitter Voltage)发射极电压: (V)
VB (Base Voltage)基极电压: (V)
IE (Emitter Voltage)发射极电压: (mA)
IC (Collector Voltage)集电极电压: (mA)
IB (Base Voltage)基极电压: (mA)
gm (Transconductance)跨导:
rπ (Input Resistance of BJT at low freq)
晶体管输入阻抗,低频率的:
(Ω)
re:  (Ω)
RIN (Input Resistance of Amp)放大器输入阻抗: (KΩ)
A (Amplifier Voltage Gain)放大器的电压增益:
fP1: (MHz)
fP2: (MHz)

Equations

VB= VP*R2/(R1+R2)

VE= VB-VBE

IE=VE/RE

Alpha= Beta/(Beta+1);

IC= Alpha*IE

VC= VP -  IC*RC/2

IB=IC/Beta



gm = Ic/25mA

re= Alpha/gm

rπ= Beta/gm

A=Alpha* rπ*RC/(Rs+2*rπ)/re

fP1=1/(2*π*(Rs||2*rπ)*(CBE/2+CBC))

fP2=1/(2*π*RC*CBC)



fT= gm/(2π*(CBE+CBC))

The lower pole is dominate:



.
