电容串联在线计算器

创建时间:2015-04-16 16:50:48 使用:574次 收藏:11次
常用工具请点击右上角【收藏该工具】添加到 用户中心—“” 随时使用  ↑↑↑
x
输入并计算:
根据所需容量计算可选电容
可望得到的电容量:
选择顺序:
电容 1 电容 2
串联后实际的电容:
差 (%):
输入并计算:

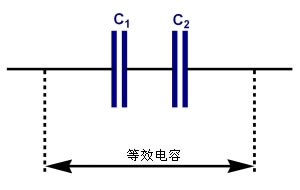

根据各串联容量算出总容量
电容1  请选择单位
电容2  请选择单位

等效容量  请选择单位

1.总电量=各串联电容器之电量, 即 QT=Q1=Q2=Q3....
2.总电压=各串联电容器电压和, 即 E=V1+V2+V3....
3.总电容量的倒数=各串联电容量倒数和, 即  1 / CT = 1 / C1 + 1 / C2 +………
4.总能量=各串联电容能量和, 即 WT=W1+W2+W3....

耐压计算公式:

总电压:U
U1=C2*U/(C1+C2)
U2=C1*U/(C1+C2)
例:C1 为10UF  C2为 22UF  经上式得出C1两端电压为15.62V ,C2 两端电压为34.74V可见电容串联时电压和电容值成反比。

可实际工作由于各种原因造成其中一只电容击穿,那么总电压将全部加到另一只电容上,也不是十分可靠。因此对于高压电容串联要慎重对待。

对于电压较高的电路里,电容器的串联,不会是很理想的"自动"分配耐压 ,必需另外各别并上数百KΩ或MΩ以上的分压电阻。
