【产品概述】

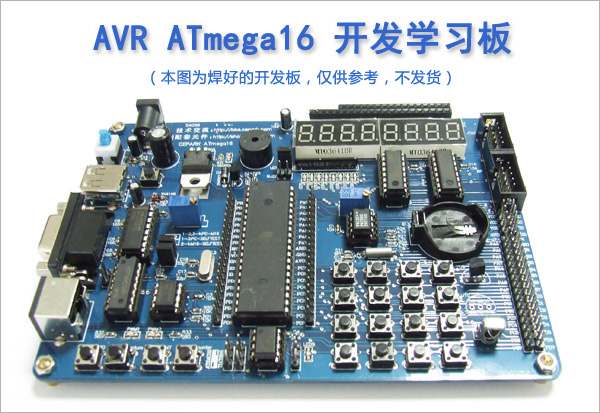

产品名称:AVR M16实验开发板PCB

产品型号:CEPARK-AVR V2.0

AVR单片机学习板专为AVR单片机初学者设计,主板采用ATMega16芯片为核心,板载资源丰富、布局合理、操作简单、性能稳定、该学习板的主 要特点是:

★ 开发板不用看原理图,拿起元件就可以直接轻松焊好学习板

★ 带熔丝恢复功能,可以恢复由于熔丝烧写错误而被锁死的AVR芯片

★ 硬件设计模块划分清晰,原理明确,符合正常使用习惯;

★ 电路简单,安排了最常用最实用的功能电路,接口尽量不复用;

★ 无论是程序下载还是仿真调试,让您在学习中事半功倍,从而更快的学习和掌握AVR单片机;

★ 标准例程的基础上加配了综合程序,购买者可全方位体验代码的学习,更重要的是能了解产品开发的全过程实例;

★ 专业的技术论坛给大家提供学习交流的平台,技术专家对大家提供技术支持和问题解答;

功能简介

1. 熔丝恢复模块:带熔丝回复功能,可以恢复由于熔丝少些错误而被锁死的AVR芯片。

2. DA转换实验:DA转换芯片TLC5615,可以进行DA转换实验。

3. LED驱动实验:可以方便的点亮或熄灭LED或做LED流水灯实验。

4. 独立键盘实验:4只独立键盘可以方便的学习最简单的按键实验,外部中断实验等

5. 4*4键盘实验:标准的矩阵键盘,学习更复杂的键盘识别技术和键盘扩展技术

6. 2*4位数码管显示实验:8位数码管动态扫描的驱动办法以及硬件原理。

. . . . . .

更多开发板功能详细介绍点击此链接查看 >>

【适用人群】

  • 硬件、单片机开发人员
  • 电子相关专业教师,用于教学
  • 电子、计算机、自动控制等相关专业学生
  • 适合具备一定的C语言和计算机网络基础人群
  • 需要利用AVR进行工业控制、通讯等对资源、速度要求较高的产品开发,或者相关的学习、设计、竞赛等

【硬件资源】

1. CPU核心板ATmega16,AVR单片机主芯片.

2. AT24C02,I2C总线器件,EEPROM数据存储器。

3. 74HC595,SPI总线器件,SPI总线并口扩展器件,8位移位寄存器(串行输入,3S并行锁存输出)。

4. 板载LCD128*64 对比度可调,方便调节LCD128*64的对比度。

5. 板载LCD1602 显示接口,可以方便显示英文和数字数据。

6. 板载LCD12864 显示接口,可以方便显示汉字和图形数据。

7. 板载RS232串口可以方便和外部的串口设备进行通讯。

. . . . . .

更多开发板硬件资源详细介绍点击此链接查看 >>

【发货清单】

  • AVR Atmega16学习板 PCB 一块



活动规则

    1. 在畅学电子网注册用户满一个月

    2. 在本站学分达到500分以上

    3. 关注畅学电子网微信订阅号,搜索公众号:畅学电子 或 changxuedianzi

    4. 添加技术型知识文章、学习资料、视频教程共计80个(文章必须为技术型知识文章;视频教程必须是电子相关的清晰视频)

    达到以上要求后,可申请此开发学习板。

    *注:A. 申请后3-5天,还未达到标准的用户,畅学电子将发送私信提示。如提示后5天内还未达到标准,此次申请将作废,如有需要,请重新申请。

            B. 本次活动所产生快递费用由畅学电子支付,申请者不需额外支付任何费用

              (限国内,偏远地区请先联系确认快递是否可达)
