UPD78F0411 8 位定时器H0 、H1 和H2 的功能

8 位定时器H0 、H1 和H2 的功能如下。

间隔定时器

方波输出注1

PWM输出模式注2

载波发生器模式(仅用于8 位定时器H1) 注3

注1. 仅适用于TMH0 和TMH1 。

2. TOHn 仅适用于TOH0 和TOH1 。

3. 仅适用于TMH1 。TM51 和TMH1 可组合用作载波发生器模式。

8.2 8 位定时器H0 、H1 和H2 的配置

8 位定时器H0 、H1 和H2 包括以下硬件。

注1. TMH2 没有输出引脚(TOH2)。TI52 仅可用作内部中断(INTTMH2)或外部事件输入允许信号。

2. 仅用于8 位定时器H1

备注n = 0-2。TOHn 仅适用于TOH0 和TOH1 。

图8-1 ～ 8-3 为定时器框图。

1

(1) 8 位定时器H 比较寄存器0n (CMP0n)

该寄存器可由8 位存储器操作指令进行读写。该寄存器用于所有的定时器操作模式。

该寄存器不断地将CMP0n 的值和8 位定时器计数器Hn 的计数值进比较，并且当两个值相等时，产生一个中断请求信号（INTTMHn）并反转TOHn 的输出。

当定时器停止时(TMHEn = 0)重写CMP0n 的值。

复位信号的产生将该寄存器设置为00H。

注意事项CMP0n 在定时器计数操作期间不能被重写。CMP0n 在定时器计数操作期间可以重写(写入相同的值)。

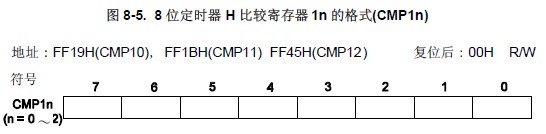

(2) 8 位定时器H 比较寄存器1n (CMP1n)

可由8 位存储器操作指令读写该寄存器。该寄存器用于PWM输出模式和载波发生器模式。

在PWM 输出模式中，该寄存器不断地将CMP1n 的设置值和8 位定时器计数器Hn 的计数值进行比较，当两个值相等时，反转TOHn 的输出。不产生中断请求信号。

在载波发生器模式中，CMP1n 寄存器不断地将CMP1n 的设置值和8 位定时器计数器Hn 的计数值进行比较，如果两个值相等，则产生一个中断请求信号（INTTMHn）。同时，计数值清零。

可以在定时器计数期间对CMP1n 进行更新（相同值）和重写。

如果在定时器操作期间重写CMP1n 的值，则当定时器计数器的值和CMP1n 以前的值相相等时，锁存新的值并传输给CMP1n，然后CMP1n 的值用新值取代。如果计数值和CMP1n 值的相等操作与CMP1n 的写操作发生冲突，那么CMP1n 的值将保持不变。

复位信号的产生对该寄存器清零(00H)。

注意事项在PWM 输出模式和载波发生器模式下，当停止定时器计数操作(TMHEn = 0)后再启动定时器计数操作(TMHEn = 1)时，必须设置CMP1n（即使对CMP1n 设置相同的值也要再设置一次）。

备注n = 0 ～ 2。TOHn 仅适用于TOH0 和TOH1 。
