摘要：本文介绍了CF卡和单片机接口的各种模式，比较了各种模式的利弊。给出了2种常用模式下的电路原理图，简要说明了IDE模式下存取工作的原理，阐述了映射存储模式下CF卡的存取原理。

关键词：CF卡；单片机；接口模式；读写扇区

1 前言

随着计算机应用技术的飞速发展，移动存储设备得到了广泛的应用。其中CF(Compact Flash)卡以其价格低廉、体积小、存储容量大、高速等优点在众多移动存储设备中被广泛地应用于数码相机、PDA和笔记本电脑等当前十分热门的消费类电子产品中。并且CF卡在其他领域中也得到了广泛的应用。本文所述内容就是通过8051单片机对CF卡进行读写。

2.CF卡的操作方式

CF卡的操作方式与计算机的硬盘操作方式类似，其扇区的寻址也有两种方式：物理寻址(CHS)和逻辑寻址(LBA)，物理寻址使用柱面、磁头和扇区号表示一个特定的扇区，起始扇区是0道、0头、1区，接下来是2区等等，逻辑寻址将整个CF卡统一寻址。逻辑块寻址和物理寻址的关系为：

LBA地址=(柱面号×磁头数+磁头号)×扇区数+扇区数一1

在实际使用过程中，用LBA地址进行寻址，可以大大简化编程的工作量，避免柱面、磁头和扇区之间的换算和切换，并且可以突破CHS对大容量的无法寻址的限制。

3.CF卡的文件管理

CF卡的文件管理系统和硬盘的文件管理是一样的，他将CF卡的存储空间分为五个部分：主引导记录扇区(MBR)、DOS引导区(DBR)、文件分配表(FAT)、文件目录表(FDT)和数据。

主引导记录扇区(MBR)

主引导记录扇区(MBR)在0柱面、0磁头、1扇区。主引导记录记录磁盘最重要的结构信息。主引导记录是硬磁盘作分区时建立的(Fdisk)。主引导记录包括一小段执行代码(主引导代码)、磁盘特征和硬盘分区表。主引导记录结束的两个字节必须是引导自举标记0x55AA。磁盘特征位于0x01B8, 指定磁盘操作系统。

DOS引导区(DBR)

DOS引导区(DBR)的起始扇区在0柱面、1磁头、1扇区,磁盘的逻辑0扇区都称为DOS引导扇区，又称为BOOT区。它由以下5个部分组成：

跳转指令，占用3个字节的跳转指令将跳至引导代码，其内容随DOS版本变化。

厂商标识和DOS版本号。该部分总共占用8个字节，其内容随DOS版本而不同。

BPB（BIOS Paramenter Block， BIOS参数块）。BPB从第12字节起占用19个字节。

DOS引导程序。DOS引导程序既是占用480字节的BOOT代码，负责完成DOS的3个系统文

件的装入工作。这部分内容随DOS版本不同而变化。

结束标志字，结束标志占用2个字节，其值为AA55。

BPB表中所记录的有关参数，能帮助编程者确定磁盘的容量大小、文件分配表FAT的位置和大小、文件目录表FDT的位置和大小。因此以FAT32分区格式为例讨论BPB表的结构。

偏移量为0BH、0CH记录每个扇区的字节数，0DH记录每簇扇区数。0EH、OFH记录保留扇区数，10H记录FAT表的数目，15H磁盘介质描述符，18H每个磁道的扇区数，24H每个FAT表的扇区数，2CH～2FH根目录起始号。

文件分配表(FATl)

文件分配表FAT(File Allocation Tabel)是文件管理系统用来给每个文件分配磁盘物理空间的表格，它告诉操作系统，文件存放在磁盘什么地方。文件分配表(FAT)有表标识和簇映射(旧称表目)的集合组成。一个完全相同的镜像副本连续存储在主 FAT 表后。表标识符包括磁盘介质描述符( 1 字节)和填充字节, 总计占两个簇的簇映射区域(这大概也就是 FAT 文件系统簇号由2开始的原因), 填充字节一般为 FF，FAT32 的填充字节中还包含"脏位", 即系统启动时执行磁盘检查(FAT-ChkDsk/NTFS-AutoChk)。FAT 簇映射中, 0000 表示空簇, FFFF 表示簇链结束, FFF7 表示坏簇, 其余值表示其后续簇的簇号。FAT12 和 FAT32 的存储策略同 FAT16 类似, 例如 FAT12的结束簇为 FFF, FAT32 的坏簇为 0FFFFFF7 等(注意 FAT32 的高 4 位保留)。文件分配表(FAT2)是FAT1的完全备份。

文件目录表(FDT)在文件目录表中，每个文件占32个字节（用PC-TOOLS或DEBUB读出时占两行），各个字节的含义是这样的：0-7 字节：文件名；8-10 字节：扩展名；11 字节，表示文件属性;12-21 共10个字节为保留字段，没有使用；22-23 为建立文件的时间；24-25 为建立文件的日期；26-27 为文件占用的第一个簇号，即起始簇；28-31 共4个字节为此文件的长度。

3.AT89S52与CF卡的接口设计

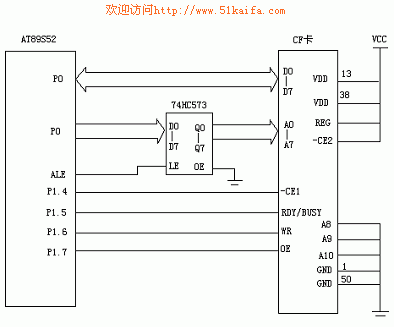

CF卡有3种工作模式可供选择：I／0模式、存储器模式和IDE模式。CF卡的默认模式是存储器模式，使用也最为普遍。如果使用存储器模式则不需要配置任何寄存器。每一种模式的电路连接各不相同。在I／0模式和存储器模式下，可以采用8位的访问方式，也可以采用16位的访问方式。本文所采用的是8位的存储器模式，其接口电路原理图如图1所示。

AT89S52的P0口就为数据线连接CF的DO—D7，CF卡的A0－A10为地址线，P3．6、P3．7分别为读(RD)、写(WE)线。由于 AT89S52是8位的单片机，所以对CF卡的访问采用8位的方式较为方便。通过把-CE2设为‘1’即可通过访问CF卡的D0--D7来存取数据。而- CEl可以作为CF卡的片选信号，通过设-CEl为‘0’来选通CF卡，即-CEl接AT89S52的P2.6来线选CF卡。当REG为‘0’时，访问 CF卡的属性寄存器；REG为‘1’时，CF卡在存储器模式下对数据进行读写操作。RDY/BSY为CF卡状态引脚，当为“0”时，CF卡忙，为“1”时可以对CF卡操作。原理图如图所示：

限于篇幅只将写一个扇区代码编写（读扇区代码基本与此相同）如下：

；写一个扇区

WRITE: MOV DPTR, #SECTR_CNT

MOV A, #1

MOVX @DPTR, A

MOV DPTR, #SECTR_NO

MOV A, SECTRNO

MOVX @DPTR, A

MOV DPTR, #CYLINDER_LOW

MOV A, CYLINDERL

MOVX @DPTR, A

MOV DPTR, #CYLINDER_HI

MOV A, CYLINDERH

MOVX @DPTR, A

MOV DPTR, #DRV_HEAD

MOV A, DRVHEAD

ANL A, #0FH

ORL A, #0E0H

MOVX @DPTR, A

MOV DPTR, #COMMAND

MOV A, 30H

MOVX @DPTR, A

WRITE512:MOV R6,#0

MOV R7,#2

WRITE: MOV DPTR,#DATA_REG

MOV A,#31H

MOVX @DPTR,A

DJNZ R6,WRITE

DJNZ R7,WRITE

RET

4．结束语

本设计的接口电路，阐述了CF卡的读写方法，并采用了通用的MCS-51系列单片机为系统控制器，可移植性好。根据此电路可应用于其他单片机对CF卡进行读写，采用CF卡作为存储介质，容量大，体积小，价格低廉，可应用于MP3播放器，数码相机，移动存储等各个领域，本试验在线路板上调试通过，并配合计算机串口对CF卡进行读写操作，并可对CF卡进行数据恢复。

参考文献

[1]CompactFlash Association．CF+and CompactFlash Speci—fication Revision 2．0．1998—2003

[2]宋群生 宋亚琼 硬盘扇区读写技术-修复硬盘与恢复文件 北京:机械工业出版社 2004.4

[3]杜峰,周涛,施春荣.CF卡大容量数据存储系统,雷达与对抗,2004.1;

[4]程拥强,郭凤龙,朱劲.单片机对CF卡文件读写的实现,计算机应用,2003.9;
